Замена ролика натяжителя ремня генератора

Привет дорогой читатель! Всем здоровки друзья!

В связи с тем, что мой аристократ временно недвижим, это дало мне повод к проведению всякого рода работ над ним. О том, что произошло, вы друзья можете узнать здесь. Мы не успели толком вкатиться в зимний период. Ну и раз такое дело, то ждать не будем и начнём готовится к нему в тёплом гараже сейчас.

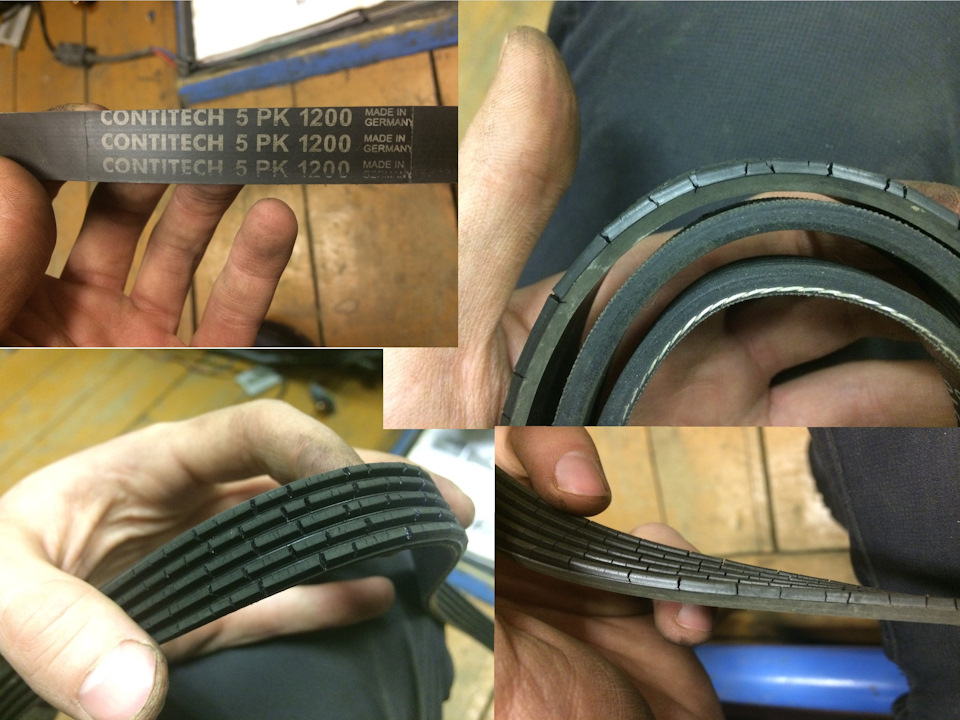

На прошлой недели я решил проверить состояние приводных ремней. А именно приводного ремня компрессора кондиционера + генератора и ремня насоса ГУР. Так как эти ремешки уже изъездили чуть более 30000 км. Именно столько мы проехали после капитального ремонта ДВС. В итоге картина такая:

Забыл сделать фото ремня насоса ГУР. И тем не менее в словах опишу его состояние. А состояние его отличное. Ни намёка на трещинки и износ. Ремень марки Gates. Так что как минимум зиму он ещё точно походит. Следующим летом поглядим его.

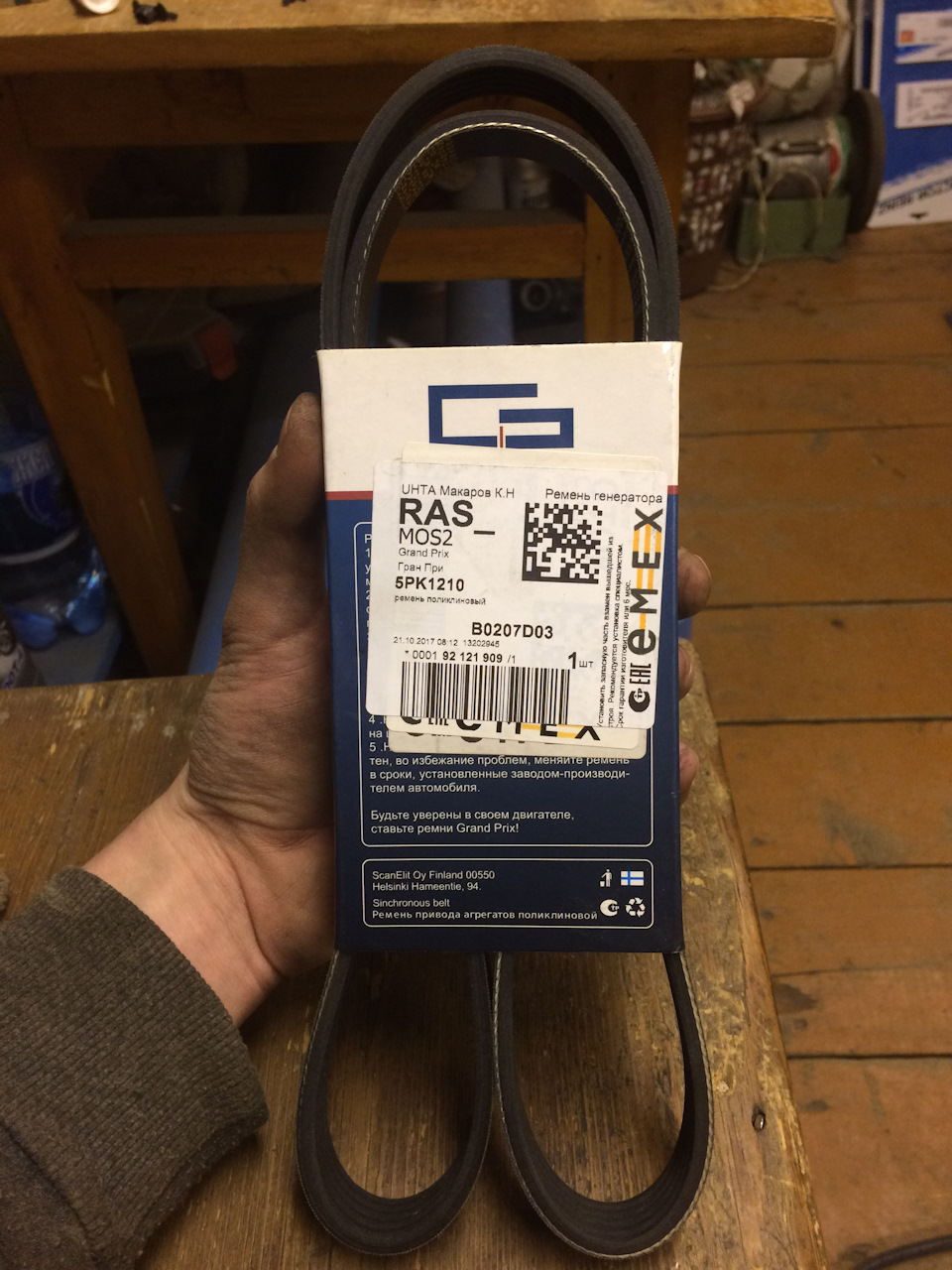

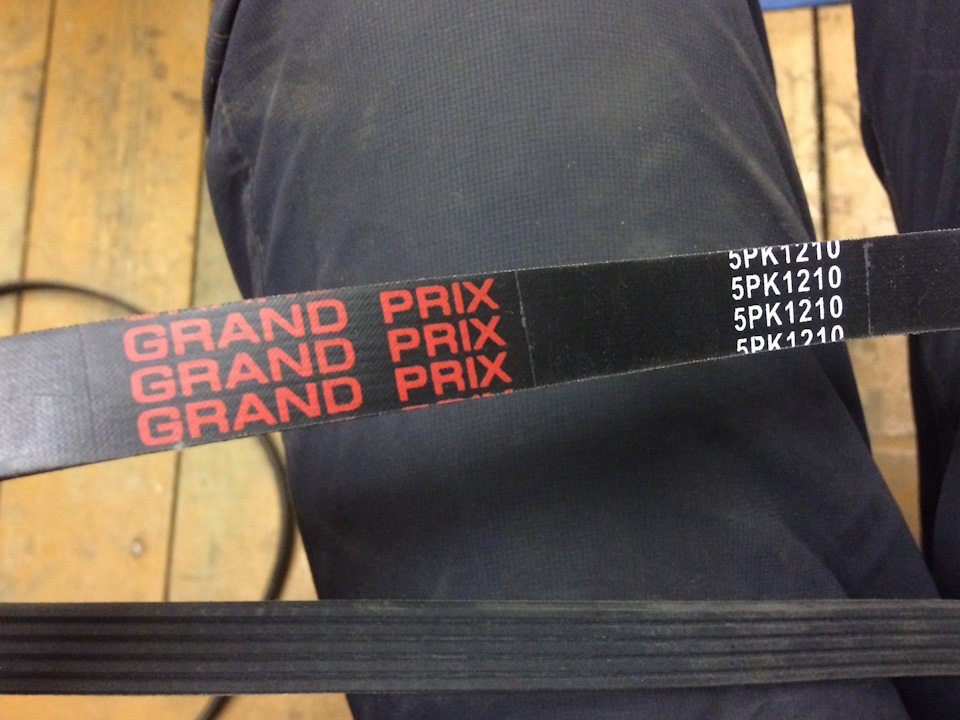

20 октября через сайт Emex заказал новый приводной ремень. Решил проверить на себе поговорку… Дороже — не значит лучше! И поэтому приобрёл один из самых дешёвых ремней, который только есть в каталогах.

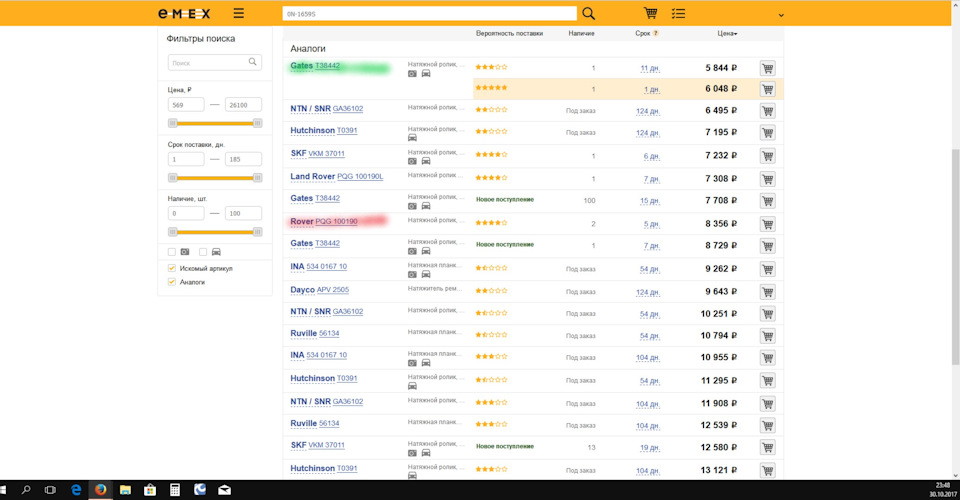

Вдогонку к ремешку я решил поглядеть по каталогам цену его натяжителя. При помощи сайта www.rimmerbros.com я узнал артикул натяжителя и забил в строку поиска на emex.

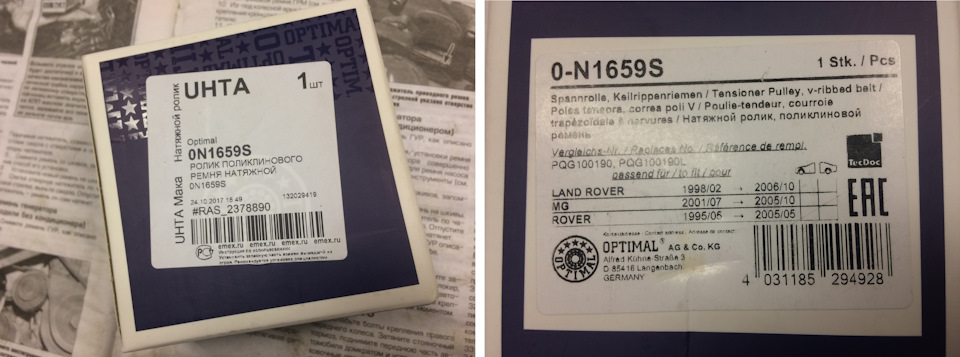

Поэтому идею с покупкой всего натяжителя в сборе я отложил. Но тут же в каталогах нашёл его отдельную часть. А именно — ролик натяжителя. Именно та часть, которая вращается вместе с ремнём. Именно та часть, которая больше подвержена износу. Цена более чем оптимальная.

Процесс замены всех нужных нам элементов начинаем со снятия приводных ремней. Первое! Снимаем ремень насоса ГУР. Для этого накидным ключом на 13 или маленьким трещёточным ключём + головка на 13, отводим ролик натяжителя вверх. Второе! Снимаем приводной ремень компрессора и генератора. Также при помощи всё тех же ключей на 13 отводим ролик натяжителя вверх, дабы освободить ремень. И третье!

Чтобы снять сам ролик, нужно плоской (минусовой) отверткой поддеть пластиковую крышку в центре.

Любые пары трения в автомобиле требуют периодической замены, поэтому считаются расходными (не подлежащими восстановлению) деталями. Аккумулятором ДВС лишь запускается в работу, после чего, электричество для бортовой системы и подзарядки АКБ начинает вырабатывать генератор.

Поэтому от качества натяжителя ремня, передающего обороты на вал генератора зависит уровень подзарядки аккумулятора, то есть – заведется ли машина после остановки двигателя в следующий раз. Основной «расходник» – ролик натяжителя ремня генератора автовладелец может заменить собственными силами, если будет знать, где он находится, и какие детали нужно демонтировать перед этим.

Назначение ролика в узле натяжителя ремня генератора

Изначально проблема натяжения ремня генератора в авто решалась двумя посадочными отверстиями самого корпуса электроприбора. С появлением кондиционеров и прочих дополнительных устройств стало не выгодно надевать на вал ДВС несколько шкивов для обеспечения индивидуальной клиноременной передачи к каждому из них.

В настоящее время используется общая клиноременная передача, а за отсутствие ее провисания как раз и отвечает ролик натяжителя ремня генератора в целом, как на нижнем рисунке.

Единая клиноременная передача с вала ДВС на несколько шкивов вспомогательных устройств.

Конструкция ролика натяжителя

Таким образом, на большинстве современных авто ролик представляет собой конструкцию:

шариковый подшипник внутри
пластиковая накладка с рабочей поверхностью под ремень сверху
посадочная втулка внутри ролика

Существуют ролики эксцентриковые, регулировка которых осуществляется смещением оси относительно болта крепежного, и обычные. Во втором варианте ролик монтируется на кронштейне натяжителя неподвижно, а для регулировок смещается сам кронштейн относительно вала ДВС.

На некоторых авто используются саморегулирующиеся пружинные кронштейны, в которых число витков и диаметр проволоки пружины рассчитаны под конкретное усилие на заводе.

Поскольку внутри конструкции имеется подшипник, замена ролика производится при износе любой из этих деталей (обойма подшипника или пластиковая накладка). Кроме того, при замене ремня так же рекомендуется ставить на натяжитель новый комплект ролик/подшипник.

С увеличением популярности высококачественного автозвука владельцы устанавливают в салонах мощные стереосистемы, сабвуферы, несколько усилителей. Бортовая сеть не справляется с таким количеством энергопотребления, добавляется второй аккумулятор.

Пример компоновки двух генераторов с одним роликом натяжителя для качественного автозвука

Для обеспечения его подзарядки лучшим вариантом является дублирование генератора, для которого на коленвал ДВС монтируется второй шкив. В этом случае обслуживать приходится уже два ролика и ремня системы натяжения.

Замена ролика своими силами

В отличие клиноременной передачи ГРМ замена ролика ремня генератора авто осуществляется гораздо проще. Поэтому при соблюдении нижеприведенных рекомендаций автолюбитель сможет выполнить операции собственными силами, предварительно убедившись, что причина неисправности действительно заключается в износе этого расходника.

Диагностика

Неисправности натяжителя, установленного на ременный привод генератора, в 90% случаев диагностируются по характерному звуку, напоминающему свист. Однако натяжение может ослабевать, не только от выработки ролика, но и по другим причинам:

перекос – при отсутствии соосности валов и шкивов ременной передачи, соответственно звук возникает из-за плохого контакта ремня в поперечном сечении, один край интенсивно изнашивается, другой остается целым
попадание смазки – в отсутствие герметичности масло может попасть на ремень, резко снизив трение, приводя к проскальзыванию и разрушению резины, рекомендуется снять расходную деталь, протереть ее или заменить целиком, устранив причину утечки масла
жесткий ремень – свистит обычно при запуске, затем нагревается, звук пропадает, вызвано это увеличением нагрузок на шкивы
износ подшипника – свист несколько отличается тональностью, причиной становится выработка обоймы, подшипник снимается для замены
провисание ремня – ничего менять не нужно, требуется регулировка натяжителя
отсутствие подзарядки аккумулятора – определяется по приборам на панели

В остальных случаях устранить свист можно, сняв ролик, заменив его новым расходником. Блеск на рабочей поверхности ремня свидетельствует о его частом проскальзывании, от масла отслаивается корд, а вот трещины при нормальном натяжении ремня на нем заметить значительно сложнее.

Демонтаж

Перед тем, как поменять ролик натяжителя ремня генератора, необходимо ослабить клиноременную передачу:

болт регулировочный ролика натяжного ослабляется до тех пор, пока не удастся снять ремень
вместе с ним ослабляются 2 – 3 гайки планки натяжной (обычно на 10 и 13)

Внимание: В зависимости от компоновки узлов/агрегатов под капотом конкретной модели/бренда авто для обеспечения доступа к натяжителю и ролику, соответственно, придется демонтировать некоторые узлы и детали.

Например, на ЗАЗ СЕНС нужно снять ремень, приводящий в действие вал компрессора кондиционера. На Шеви/Нива и Лада Гранта ничего снимать не придется.

Установка нового ролика

Меняя износившийся натяжной ролик ремня генератора собственными силами, необходимо учесть нюансы:

отбор мощности с выходного вала ДВС происходит на несколько вспомогательных устройств машины
на большинстве авто клиноременная передача общая для всех указанных потребителей
поэтому усилие натяжения, максимально допустимый прогиб ремня и место замера этого прогиба не одинаковы для машин разных производителей и, даже модификаций в их ассортименте

Поэтому предварительно следует изучить руководство пользователя, уточнив эти три параметра.

Устанавливается ролик в обратном порядке вышеприведенной инструкции:

подшипник надевается на посадочное место
ролик фиксируется болтом
тягой производится регулировка максимального прогиба при определенном усилии сжатия ремня в конкретном месте клиноременной передачи

Например, у Шеви/Нива прогиб измеряется между шкивами генератора и насоса, его значение необходимо подогнать под 12 мм при усилии 10 кг. Для ЗАЗ СЕНС эта величина снижается до 8 мм при усилии 7,8 кг. Для измерения следует использовать схему:

металлическая линейка располагается на нужном участке
на ее верхний край цепляется крючок безмена
безменом регулируется указанное в инструкции к авто усилие
шкала линейки позволяет измерить перемещение по вертикали относительно любой детали под капотом авто

Вместо линейки можно использовать, например, деревянный штапик с приложенной к нему шкалой рулетки.

Таким образом, следуя приведенным рекомендациям, можно произвести диагностику и заменить ролик с подшипником системы натяжения ремня генератора самостоятельно. Параметры прогиба и усилие давления на ремень при регулировке следует брать из инструкции по эксплуатации конкретного авто.

Даже незначительные поломки в автомобиле могут не только испортить настроение, но и вызвать, так называемую цепную реакцию, когда выход второстепенного узла авто повлечет за собой более значительные поломки и незапланированные траты. К примеру, небольшой узел – натяжитель ремня генератора, казалось бы, что в нем значимого? Давайте рассмотрим, как он устроен, какие виды осмотра существуют и возможные варианты ремонта.

Принципы устройства

Работа генератора и зависящих от него агрегатов: аккумулятора, электронных приборов возможна только в случае нормального натяжения ремня.
Каждый производитель старается усовершенствовать узлы и конструкцию выпускаемых моделей, но принцип работы и их возможная комплектация всегда аналогичны. Стандартные составляющие комплекции этого узла, состоят из таких частей:

кронштейн, крепящийся к блоку двигателя с помощью нескольких болтов;
натяжной ролик с внутренним подшипником;
фиксирующий болт ролика.

Есть пара простых модификаций этого приспособления:

натяжной ролик со смещенным центром, вращая эксцентрик, добиваются необходимого натяжения, которое закрепляют болтом;
ролик закреплен на подвижном кронштейне, в этом варианте натяжка ремня происходит соответствующим болтом.

В любой из этих версий главным элементом, на который направлена основная нагрузка, является подшипник ролика.

Симптомы выхода из строя натяжителя

Признаки, указывающие на неисправность или износ соответствующих частей:

нет показателя зарядки аккумулятора;
свист или писк в районе рабочей зоны ремня генератора, появляется при его проскальзывании в случаях заклинивания натяжного ролика;
гул звучащий при износе и выходе из строя подшипника;
вибрация ремня или ролика при работающем двигателе, указывает на износ втулки, замена которой неизбежна;
величина прогиба ремня превышает полтора сантиметра, что указывает на необходимость соответствующей регулировки;
свободный ход в натяжном шкиве или ролике, указывает, что изношен подшипник;
одна сторона ремня более растянута и изношена, признак изгиба кронштейна натяжителя.

Осмотр и оценка вероятных неисправностей

Прежде чем поменять необходимую часть, в профилактических целях или произвести полноценный ремонт, стоит предварительно осмотреть, а также выяснить вероятную причину, вызвавшую сбой в работе:

произвести оценку условий, в которых работала вся цепочка зарядки генератора;
выяснить первоисточник неисправности: подшипник, ремень или другие узлы, неисправность которых повлияла на ремонт;
проверить вероятную степень износа всех рабочих деталей;
обратить внимание на следы от ремня на направляющем и натяжном роликах, если они есть, значит, смещение ремня спровоцировал разбитый подшипник;
выявить вероятные причины, приведшие к загрязнению рабочих поверхностей, которые, требуется поменять.

Так как даже замена ремня генератора или ролика натяжителя, не всегда принесет желаемый результат, причина отказа может заключаться в другом.
Например, на снятом ремне есть следы тосола или масла, то необходимо найти источник, из которого попадают на ремень данные жидкости, соответственно провести требуемый ремонт.

Замена натяжителя и натяжного ролика

Если в процессе осмотра удалось, установит причину вышеописанных симптомов, следует перейти непосредственно к ремонту и замене изношенных механизмов.

Первое непреложное правило – при плановой замене, необходимо произвести диагностику подшипника, при нормальном состоянии ролик натяжителя вращается тихо, легко без люфта и рывков. Если видно, что ресурс ролика выработан, необходимо поменять этот узел.

Действия необходимые для самостоятельной замены ремня или натяжителя генератора, которые не потребуют специальных приспособлений и инструмента:

обесточить кузов машины, отсоединив клеммы от аккумулятора;
закрепить коленчатый вал от возможного проворачивания с помощью необходимых приспособлений или простой монтировки;
открутив болт, отвечающий за силу натяжения, ослабить ремень генератора;
снять ремень и ролик натяжителя, если предусмотрен кронштейн, выкрутить болты крепления оного механизма;
поменять вышедшие из строя узлы, установить новые комплектующие запчасти в обратном порядке.

Силе натяжения, вновь установленного ремня, после ремонта, следует уделить особое внимание. Если он окажется, перетянут, то нагрузка на подшипник будет способствовать его быстрому износу. Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную. В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов.

На некоторых марках авто вместо нескольких ремней, способствующих работе (гидроусилителя, кондиционера, генератора и т. п.) установлен один, нагрузку на который регулирует автоматический натяжитель. В этом случае от состояния ремня и его натяжения зависят не только степень зарядки генератора, но и работа охлаждающей системы, и состояние гидроусилителя рулевого управления. В этом автоматическом натяжителе основным элементом, является пружина, поддерживающая определенную степень натяжения. Когда приходит время поменять ремень, то следует заменить весь автоматический натяжитель, не обращая внимания на состояние подшипника, так как этот узел не подлежит разборному ремонту.
