Давненько у всех читал об необходимости смазать трапецию дворников лобового стекла и про задний дворник тоже касается.
Наконец-то погода позволила залезть в это место. Так-то у меня дворники работают, но последнее время при влажной погоде стали посвистывать.
Честно говоря, сначала не знал как подступиться к этой процедуре. Но в итоге все легко и просто.

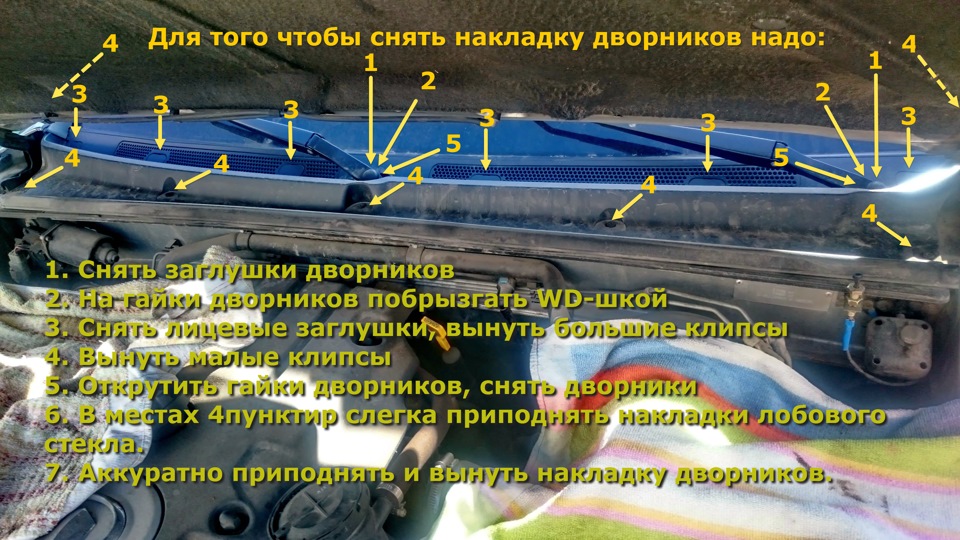

Видим поржавевшие гайки. Набрызгиваем на них WD-шкой. Пока будем заниматься остальными крепежами, WD-шка сработает.

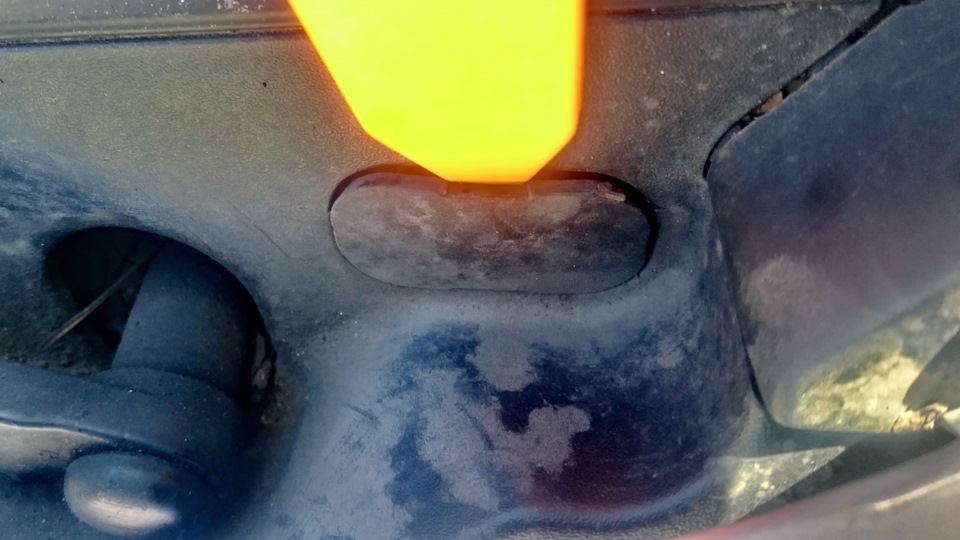

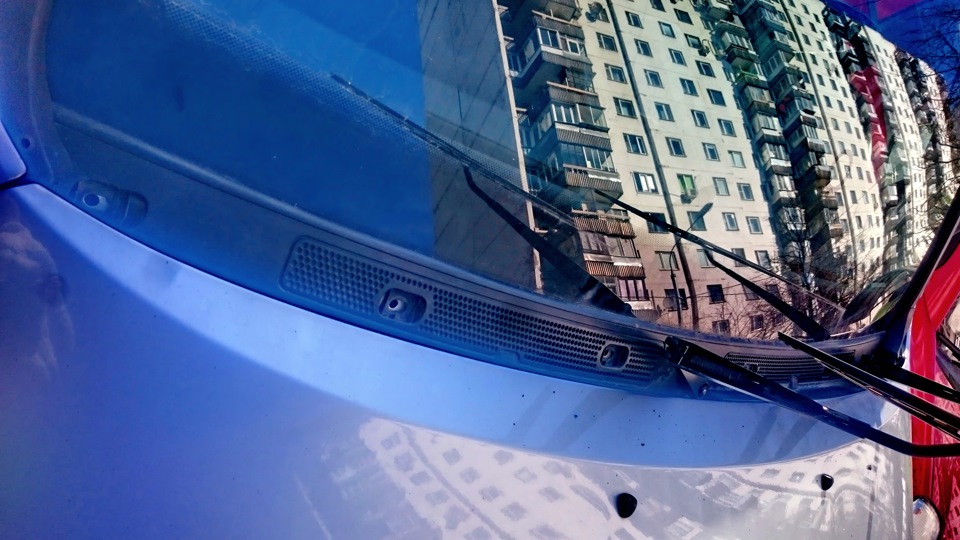

Я их поддевал пластиковым съемником, но ничего страшного, если их подковырнуть обычной плоской отверткой.
Под лицевыми заглушками большие резьбовые пластиковые клипсы. Снимаем их тоже. Их 6 штук со стороны лобового стекла.
Клипсы могут не выкручиваться. Я поддевал болт клипсы тонкой отверткой, он деформировался и я смог его зацепить плоскогубцами и выкрутить.
Со стороны подкапотного пространства 5 малых резьбовых клипс, и 2 малые клипсы по бокам лобового стекла.
Снимаем их тоже. У меня нормально вылезли только 3 клипсы. У остальных поломались бошки болтиков. Подковыривал плоской отверткой и вытягивал их.

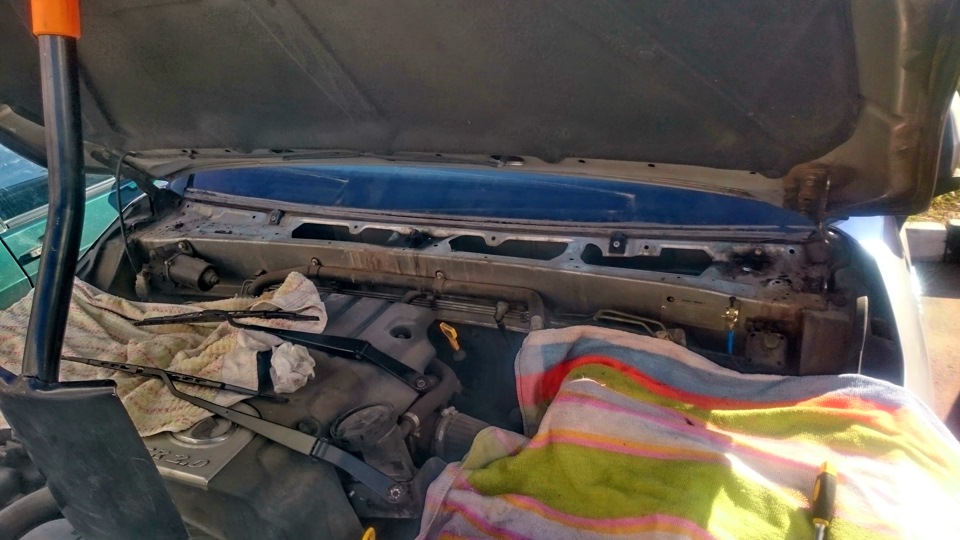

Штатного держателя капота маловато по длине. Что-бы открыть пошире капот подставил лопатку. Когда капот шире открыт, удобнее доступ к гайкам и трапеции.
Откручиваем гайки дворников. Покачивая дворники, снимаем их.
Немного приподнимаем боковые накладки лобового стекла и аккуратно вынимаем накладку дворников.
Снимаем пыльники осей дворников.

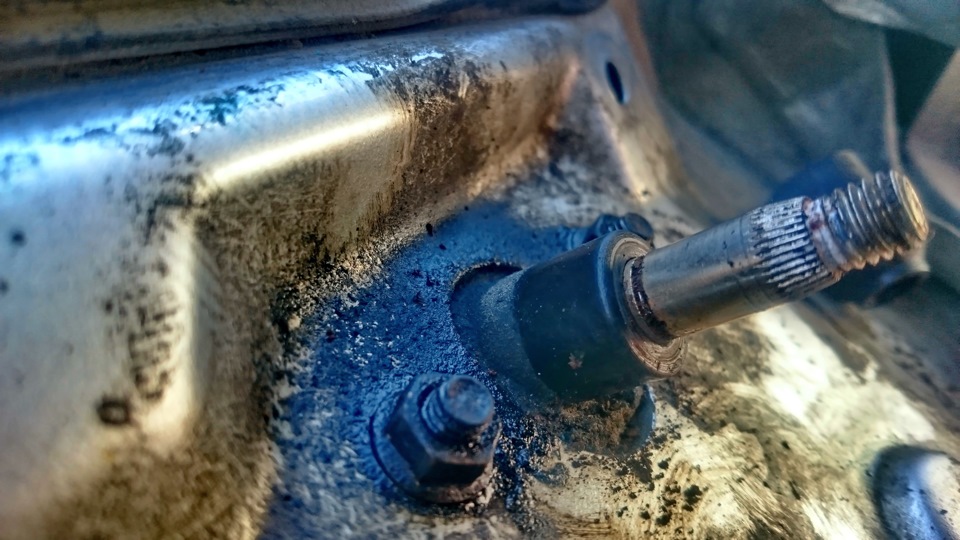

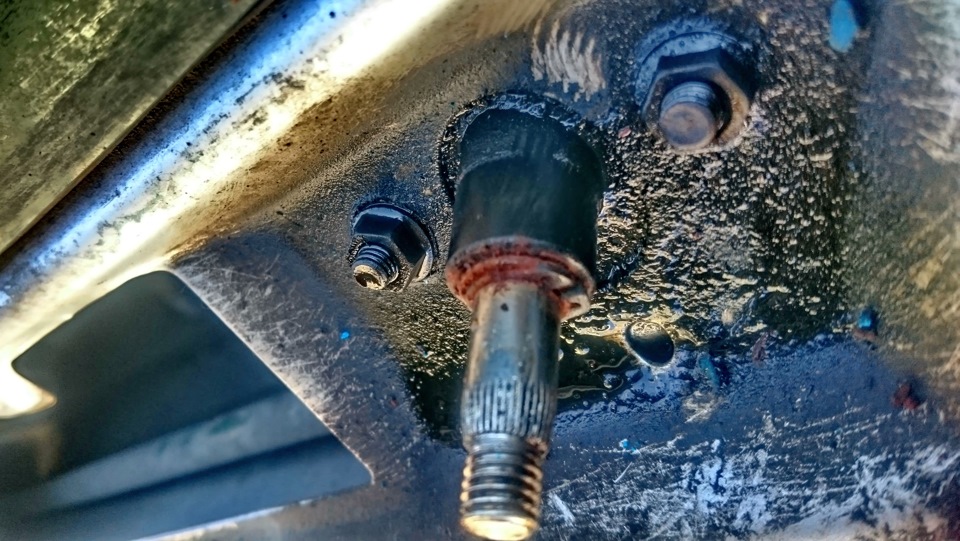

Брызгаем WD-шкой на оси.

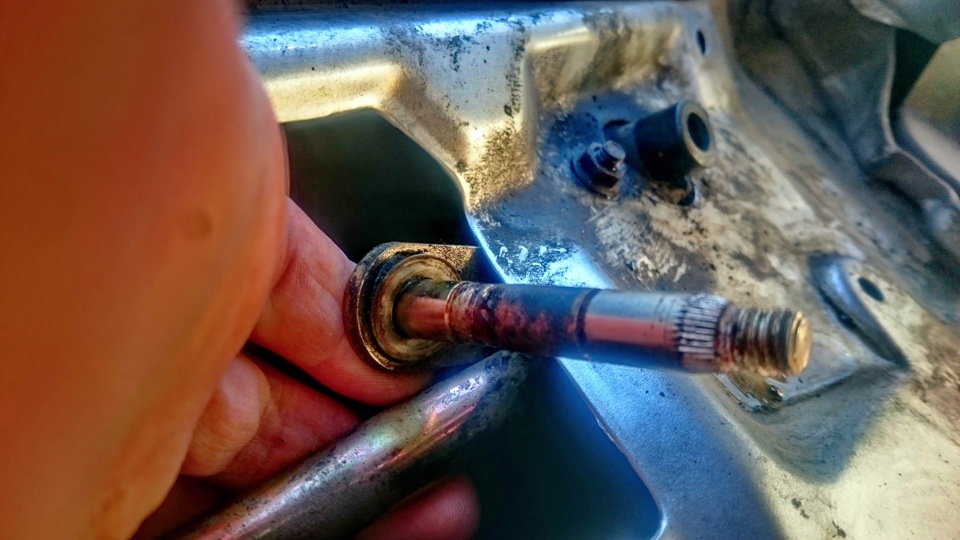

Не металлическим предметом давим на ось, чтобы она ушла вниз.

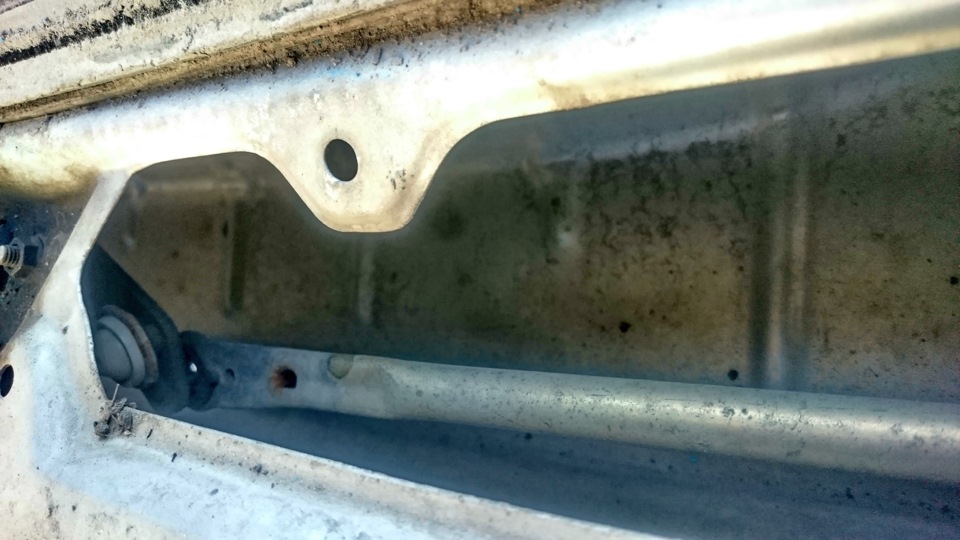

Если не идет, то одной рукой давим на ось, а другой рукой дергаем трапецию туда-сюда.

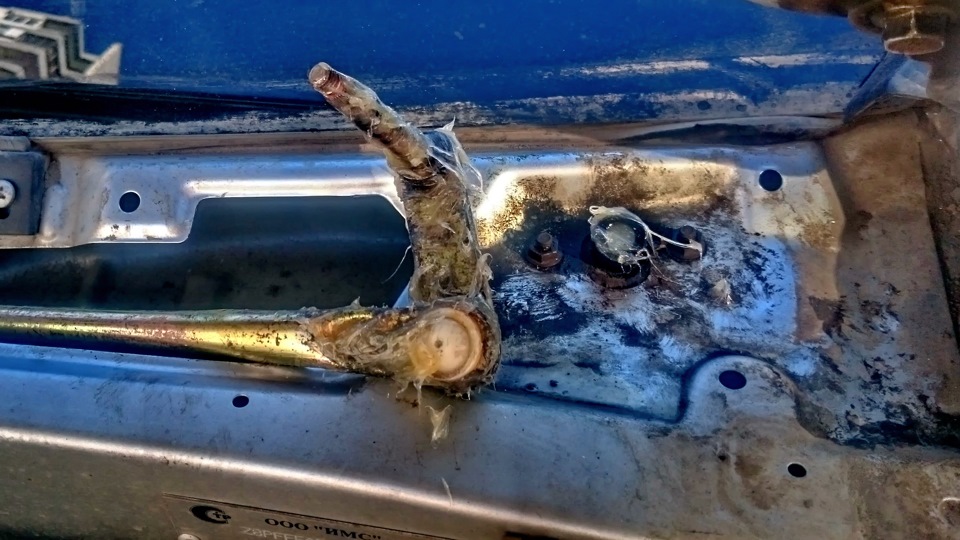

Я открутил моторчик дворников, чтобы дать больше свободы движению трапеции. Моторчик держится на корпусе на 4 болтах.

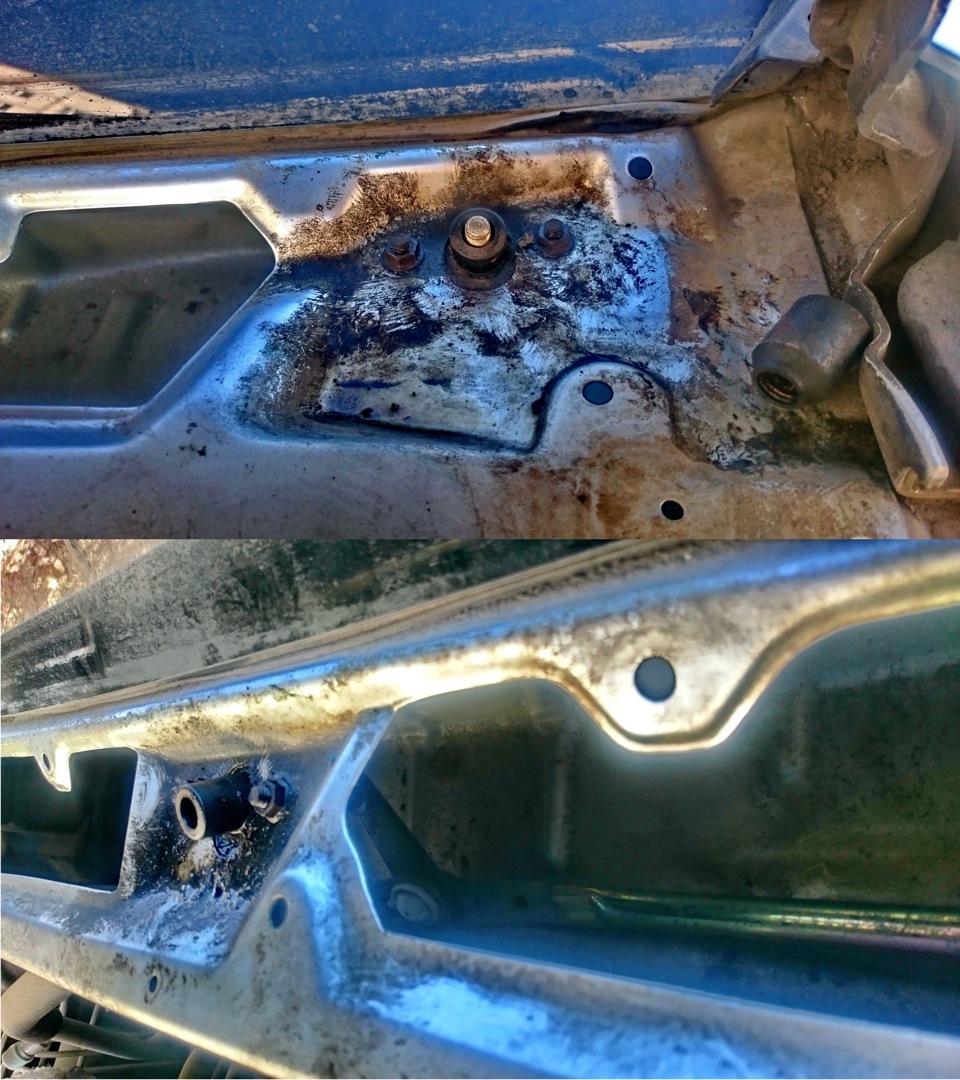

Лишним не будет и водоотталкивающий лучше. Так-же пользуясь доступом к открывшейся полости, набразгал мовилем куда дотянулся.
- Стоит ли браться за ремонт трапеции стеклоочистителя своими руками?
- Полезная информация о трапеции стеклоочистителя
- Когда нужна замена трапеции стеклоочистителя
- Как происходит ремонт трапеции стеклоочистителя
На сегодняшний день никого нельзя удивить наличием в семье собственной машины. Производители пытаются сделать свой «продукт» как можно более безопасным, причем касается это не только двигателя и узлов, которые обеспечивают движение. Вопрос безопасности иногда напрямую зависит от чистоты стекол. Если лобовое и заднее стекла недостаточно чистые, покрыты каплями воды или снегом, то Вы будете все больше и больше напрягать зрение, чтобы полностью видеть ситуацию на дороге. После часа такой езды Ваша концентрация снизится, а это грозит аварией. Как же сделать так, чтобы ничего страшного не случилось? Правильный ответ – следить за состоянием стеклоочистителей, в частности, за трапецией. О ней и пойдет речь.
Полезная информация о трапеции стеклоочистителя
Важнейшим элементом системы стеклоочистителей является трапеция. Именно этот элемент отвечает за преобразование вращательного движения от вала электропривода в поступательное движение дворников. Если трапеция работает корректно, то безопасность Вашего передвижения в условиях плохой погоды будет обеспечена. Конструкция стеклоочистителя достаточно простая, но надежная и износоустойчивая. Основными элементами системы являются:
— щетка и поводок;
Устройство трапеции дворников на машинах от разных производителей практически одинаковое. Разница может быть только в габаритах и форме разных ее деталей. Главные элементы, которые создают данный узел, это:
С помощью расчетов конструкторы определяют, каким должен быть профиль звеньев трапеции. Благодаря этому у конструкции формируется нужный запас прочности, то есть целостность системы при движении щеток сохраняется. Дабы максимально снизить потери из-за трения, а расход энергии электропривода сделать оптимальным, соединительные элементы трапеции изготовлены из материала, основой которого является полиформальдегид. Он выдает крайне низкий коэффициент трения, характеризуется высоким уровнем износостойкости. Чтобы защитить металлические элементы от коррозии, их покрывают гальваническим слоем.
Когда нужна замена трапеции стеклоочистителя
О некорректности работы трапеции стеклоочистителя, а также о наличии на ней повреждений, говорят сбои в работе самих дворников. К примеру, они могут двигаться слишком медленно вне зависимости от режима работы, самопроизвольно останавливаться во время очистки лобового и заднего стекол. Другим ярким подтверждением того, что дворники неисправны, являются прерывистые движения щеток, скачки, характерный звук от поводка в процессе работы. Главная причина таких сбоев в работе – наличие окиси на приводах поводков во втулках трапеции.
Именно окись мешает дворникам нормально вращаться. Если эту проблему игнорировать, то может сломаться и электрический двигатель, на который оказывается значительная нагрузка, а это влечет за собой вероятность прогорания якоря электрического мотора. Если образовался люфт стеклоочистительных поводков, то есть поводок бьется о капот, то будьте уверены – втулки трапеции износились.
Если Вы заметили хотя бы намек на то, что стеклоочистители работают некорректно, то как можно скорее проведите диагностику системы, а в случае необходимости отремонтируйте или замените сломанный узел. В противном случае сильно возрастает риск попасть в аварию прямо на дороге. О необходимости обратить внимание на трапецию стеклоочистителя может говорить пониженное давление в системе. Если дворники полностью не убирают снег или воду, то с давлением проблемы.
Дабы разобраться в том, что именно нужно делать с трапецией – менять или ремонтировать – необходимо провести диагностику. Если Вы решили заменить трапецию, то новый механизм нужно правильно подобрать. Две трапеции от разных производителей могут быть очень похожи внешне, но крепиться разными способами. Разными могут быть и размеры поводков, и типы разъемов подключения к электрическому мотору. Вывод из всего этого прост – покупайте трапецию от оригинального производителя конкретно под свою модель авто.
Вы, конечно же, можете поехать в сервисный центр, где Вам буквально через несколько минут скажут, что нарушения работы дворников связаны с трапецией. Замена руками мастера стоит денег, а с учетом того, что эту несложную работу можно выполнить и самостоятельно, Вы сэкономите приличную сумму.
Для начала нужно снять старую трапецию с помощью ключа на «12». Открутите гайки, которые фиксируют дворники, после чего уберите сами щетки. Нужно быть аккуратным на этом этапе, так как пружина упругая, из-за чего Вы можете столкнуться с некоторыми проблемами. Дабы сделать процесс более легким, заранее отогните поводки. После этого выкрутите саморезы с помощью крестовой отвертки и снимите пластиковую часть. Ножом подденьте заглушки, достаньте их и снимите оставшиеся крепежи.
Дабы получить доступ к самой трапеции, извлеките пластиковые части кожуха. Между самой деталью и электромотором есть соединение, не забудьте об этом. Открутите гайки и винт, которые соединяют трапецию, электродвигатель и кронштейн кузова. Обязательно отключите электропитание! Снимите моторчик, уберите все крепления трапеции и достаньте ее.
Когда Вы купите новую трапецию, она будет в разобранном состоянии, то есть перед установкой нужно собрать этот конструктор. Все делается с помощью трех болтовых соединений. Первую составляющую вставьте в ушко около кожуха. Для этого понадобятся силы, но все сразу закручивать болтом не нужно. Далее наденьте ту часть узла, которая осталась. Обязательно отрегулируйте ее положение.
После этого можно закрутить все гайки и перейти к самой установке. Всю конструкцию нужно собирать в обратном порядке, но знайте, что придется потратить время на регулировку щеток. Не забудьте смазать все узлы и трущиеся поверхности специальной графитовой смазкой. Специалисты рекомендуют не использовать литол, так как при низких температурах он теряет свои свойства.
Как происходит ремонт трапеции стеклоочистителя
Если дворники не работают, к примеру, из-за изношенной втулки, то трапецию целиком можно не менять, достаточно будет ремонта. То есть, все зависит от результатов диагностики. Есть одна очень важная рекомендация, о которой стоит помнить. Если Вы – человек неопытный в плане ремонта стеклоочистителей, то ни в коем случае не выворачивайте винт регулировки вала якоря. В противном случае нарушится осевой зазор вала.
Снятие:
1) Используя гаечный ключ, отверните гайку, которая держит кривошип трапеции;
2) С помощью отвертки подденьте кривошип и снимите его;
3) Используя гаечный ключ, отверните 3 болта, которые удерживают моторедуктор на кронштейне;
4) Отвинтите пару винтов, которые соединяют провода и предохранитель, после чего провода отсоедините;
5) Очень аккуратно снимите моторедуктор с кронштейна;
6) Снимите стопорное кольцо с вала редуктора, просто поддев его с помощью отвертки. За стопорным кольцом находятся регулировочные шайбы, которые также подлежат демонтажу. Чтобы обратная сборки была точной и правильной, промаркируйте шайбы, чтобы потом их можно было вернуть на свои места;
7) Снимите крышку, которая удерживается на редукторе с помощью трех винтов;
8) Под крышкой будет расположена панель редуктора, ее тоже нужно демонтировать;
9) Снимите с редуктора шестерню посредством небольшого поворота первого;
10) Отверните пару винтов, которые фиксируют корпус редуктора, причем второй винт находится с другой стороны редуктора;
11) Достаньте из корпуса электрического двигателя две пластины небольшого размера;
12) Разъедините корпусы электродвигателя и редуктора;
13) Достаньте из корпуса электродвигателя якорь, после чего сделайте продувку корпуса электродвигателя сжатым воздухом, это поможет удалить с внутренней стороны корпуса даже самые маленькие частицы угольной пыли;
14) Вернитесь к трапеции, сняв с нее оба стопорных кольца;
15) Разъедините тягу и кронштейн дворников, после чего уберите регулировочные шайбы с обеих валиков;
16) Вернитесь к корпусу редуктора, на нем находятся щеткодержатели, из которых нужно будет достать пружины щеток. Если пружины испорчены, то их нужно заменить;
17) Надавите на щетки в щеткодержателе, они должны двигаться легко, не должны заедать, если они износились или покрылись осколками – заменить;
18) Возьмите якорь корпуса, определите степень загрязнения его коллектора, в случае необходимости проведите зачистку мелкозернистой шкуркой. Если коллектор сильно обгорел, установите новый якорь;
19) Проверьте шестерню редуктора: если она износилась или повреждена, установите новый элемент;
20) Осмотрите тяги, если они деформированы, попытайтесь привести их в изначальное состояние, иначе – замените;
21) Если повреждены шлицы и резьба обеих валиков, произведите замену тяг в сборе;
22) Осмотрите контакты механизма самоостановки: если они окислились или подгорели, то произведите их зачистку шкуркой с мелким зерном;
23) Замените резиновые элементы на новые.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
В любом современном автомобиле присутствует стеклоочиститель, в котором привод щеток осуществляется простым механизмом — трапецией. Все о трапециях стеклоочистителей, их существующих типах, конструкции и принципе работы, а также о верном выборе и замене этих узлов — читайте в представленной статье.
Что такое трапеция стеклоочистителя?
Трапеция стеклоочистителя — привод стеклоочистителя, система тяг и рычагов, обеспечивающая возвратно-поступательные движения щеток стеклоочистителей на ветровом стекле или стекле двери задка транспортных средств.
На автомобилях, автобусах, тракторах и иной технике обязательно присутствует стеклоочиститель — вспомогательная система, обеспечивающая очистку ветрового стекла от воды и загрязнений. Современные системы имеют электрический привод, а передача усилия от электродвигателя на щетки осуществляется с помощью проложенной под стеклом системы тяг и рычагов — трапеции стеклоочистителя.
Трапеция стеклоочистителя имеет несколько функций:
- Привод щеток стеклоочистителя от электромотора;
- Формирование возвратно-поступательного движения щеток (или щетки) с необходимой амплитудой;
- В двух- и трехщеточных стеклоочистителях — обеспечение синхронного движения щеток по одинаковым или разным для каждой щетки траекториям.
Именно трапеция стеклоочистителя обеспечивает движение «дворников» по стеклу с необходимой амплитудой (размахом) и синхронностью, а неисправность этого узла частично или полностью нарушает работу всей системы. Про поломке трапеция должна быть отремонтирована или заменена в сборе, но прежде, чем приниматься за ремонт, следует разобраться в существующих типах этих механизмов, их конструкции и принципе работы.
Типы, конструкция и принцип работы трапеции стеклоочистителя
В первую очередь, все трапеции можно разделить на три типа по количеству щеток:
- Для однощеточных стеклоочистителей;
- Для двухщеточных стеклоочистителей;
- Для трехщеточных стеклоочистителей.
При этом привод одной щетки нельзя назвать трапецией, так как в большинстве случае он строится только на электродвигателе с редуктором без дополнительных тяг или с одной тягой. А двух- и трехщеточные трапеции имеют принципиально одинаковое устройство и отличаются только количеством тяг.
В свою очередь, двух- и трехщеточные трапеции можно разделить на два типа по месту подключения электромотора:
- Симметричные — электродвигатель располагается в центре трапеции (между щетками), обеспечивая движение сразу обеих тяг щеток;
- Ассиметричные (несимметричные) — электродвигатель вынесен за трапецию, обеспечивая ее привод дополнительной боковой тягой.
Сегодня наиболее всего распространены ассиметричные трапеции, они имеют довольно простое устройство. В общем случае основу конструкции составляют две шарнирно соединенных тяги, в шарнире между тягами и на конце одной из них установлены поводки — рычаги небольшой длины, жестко связанные с валиками рычагов щеток. Причем средний поводок может устанавливаться непосредственно в шарнирное соединение двух тяг (в этом случае из одной точки выходит две тяги и поводок), либо соединять собой тяги двумя шарнирами, а в средней части нести валик. В обоих случаях поводки расположены перпендикулярно тягам, что обеспечивает их отклонение при возвратно-поступательном движении тяг.
Валики выполнены в виде коротких стальных стержней, на верхней части которого нарезана резьба или предусмотрены шлицы для жесткой посадки рычагов щеток стеклоочистителей. Обычно валики располагаются в подшипниках скольжения, которые, в свою очередь, удерживаются кронштейнами с отверстиями под крепеж. Свободным концом второй тяги трапеция присоединяется к редуктору электромотора, который имеет простейшую конструкцию — в виде кривошипа, непосредственно расположенного на валу двигателя, или установленного на шестерне понижающей червячной передачи. Электродвигатель и редуктор собраны в единый блок, в котором также может располагаться концевой выключатель, обеспечивающий остановку щеток в определенном положении при выключении стеклоочистителя.
Тяги, поводки, валики и кронштейны механизма изготавливаются штамповкой из листовой стали либо гнутьем трубчатых заготовок, которые имеют высокую жесткость на изгиб. Шарниры выполняются на основе заклепок или пистонов, в местах шарнирных соединений устанавливаются пластиковые втулки и защитные колпачки, также может предусматриваться дополнительная смазка. Отверстия для шарниров в поводках зачастую выполняются овальными для обеспечения необходимой траектории движения щеток.
Работает привод стеклоочистителя следующим образом. При включении стеклоочистителя кривошип преобразует вращательное движение вала электродвигателя в возвратно-поступательное движение тяг трапеции, они отклоняются от своего среднего положения вправо и влево, и через поводки заставляют на некоторый угол проворачиваться валики — все это приводит к характерным колебаниям рычагов и расположенных на них щеток.
Аналогично устроены трапеции трехщеточных стеклоочистителей, в них только добавляется третья тяга с поводком, работа такой системы ничем не отличается от только что описанной.
Симметричные трапеции также представляют собой систему двух шарнирно соединенных тяг и поводков, однако поводки расположены на противоположных концах тяг, а в шарнире между тягами устанавливается дополнительный поводок или рычаг для соединения с редуктором электромотора. Для повышения жесткости и упрощения монтажа в такую трапецию может вводиться кронштейн — труба, соединяющая поводки щеток, в центральной части которой может располагаться площадка для монтажа электродвигателя с редуктором. Такая система не требует отдельного крепления поводков или валиков, что повышает ее удобство и надежность по сравнению с трапециями других типов.
Трапеции стеклоочистителей могут располагаться под или над ветровым стеклом в специальной нише (отсеке), образованной кузовными деталями. кронштейны с валиками рычагов щеток посредством двух или трех винтов (либо болтов) монтируются на кузов (заподлицо), а выводы валиков обычно уплотняются резиновыми кольцами или защитными колпачками/крышками. Электродвигатель с редуктором монтируется непосредственно на кузовную деталь или на кронштейн, идущий в комплекте с трапецией. Аналогично устанавливаются однощеточные стеклоочистители стекла двери задка.
Как правильно выбрать и заменить трапецию стеклоочистителя
В процессе эксплуатации стеклоочистителя детали его трапеции изнашиваются, деформируются или разрушаются — в результате весь механизм перестает нормально выполнять свои функции. О неисправности трапеции свидетельствует затрудненное движение щеток, периодические их остановки и рассинхронизация движения, также все это может сопровождаться повышенным шумом. Для выявления неисправности необходимо проверить трапецию, и, если устранить поломку нельзя — выполнить замену механизма.
На замену следует брать только те трапеции, что предназначены специального для данного автомобиля — только так можно гарантировать, что стеклоочиститель можно нормально установить и он будет надежно работать. В ряде случаев допустимо применение аналогов, однако даже на автомобилях одной модели разных годов выпуска механизмы могут отличаться креплением и конструкцией отдельных деталей (что связано с изменением конструкции кузова, расположения стекла и т.д.).
Замена трапеции должна выполняться в соответствии с инструкцией по ремонту транспортного средства. Обычно для демонтажа всего механизма достаточно снять рычаги щеток, затем вывернуть крепеж кронштейнов валиков или общего кронштейна, и вынуть трапецию в сборе с двигателем и редуктором. В некоторых автомобилях трапеция и электродвигатель снимаются по отдельности, причем доступ к их крепежу осуществляется с разных сторон ниши под ветровым стеклом. Установка нового механизма выполняется в обратном порядке, при этом может потребоваться выполнить смазку некоторых деталей. Выполняя монтаж, необходимо следить за правильностью расположения тяг, поводков и иных деталей трапеции, в противном случае может нарушиться работа механизма. Если трапеция была подобрана и установлена верно, стеклоочиститель будет надежно работать, поддерживая чистоту и прозрачность стекол в любых условиях.
