Автомобиль Форд Фокус 2 поколения появился относительно недавно и сразу стал вытеснять своего предшественника с авторынка. Прошлая модель была очень популярна среди водителей, а новый ее рестайлинговый вид еще больше пришелся им по вкусу. К тому же новый мотор и достаточно качественная коробка передач сделали ее куда более быстрой и маневренной. А для любителей погонять даже выпускается отдельная малая серия с тюнингованным мотором и внешним обвесом. Но разогнать машину до высокой скорости одно, а вот остановить ее потом – это уже совсем другое дело. Вот это нас сегодня и интересует, тормозная система автомобиля Форд Фокус 2.
Общее устройство
Итак, тормозная система имеет свое, одно единственное, назначение – остановка автомобиля или замедление скорости его движения за счет создания тормозного момента на его колесах. Для этого в автомобилях и устанавливается тормозная система. Автомобиль Форд Фокус 2 имеет в своем распоряжении целых две системы, которые по-разному работают и имеют несколько отличный принцип работы. Они именуются:
- Рабочая система.
- Стояночная система.
Стояночная система отличится ручным приводом и невозможностью использовать ее при движении машины для ее торможения. Она предназначена для обеспечения неподвижности машины при стоянке. Конкретно эта тормозная система имеет доступ к штатным тормозным механизмам задних колес и за счет их блокировки создается эффект неподвижности Форд Фокус 2. Рабочая же нужна для того, чтобы водитель мог контролировать скорость движения машины прямо во время ее движения. Контроль системы осуществляется за счет дозировки усилия, прикладываемого к педали тормоза. Соответственно, чем больше усилия водитель прикладывает к педали, тем быстрее Форд Фокус 2 начинает замедляться. Кстати, еще одна разница между этими двумя системами заключается в принципе активации: ножная педаль рабочей после того, как ее отпускают возвращается в свободное положение, а ручной рычаг стояночной фиксируется с помощью храповика и держится в таком состоянии пока не отпустит его водитель своей рукой.
Принципиальное устройство Форд
Форд Фокус 2 имеет гидравлический привод рабочих тормозных механизмов. Сами же механизмы были установлены комбинированного типа, чтобы коэффициент полезного действия при торможении был максимальным.
Гидравлический привод включает в себя несколько важных элементов, который обеспечивают приведение в действие рабочих механизмов. Сам принцип гидравлики заключается во влиянии на что-либо с помощью давления сжатой жидкостью. Здесь с помощью этого самого давления оказывается влияние на тормозные механизмы колес. Тормозной привод автомобиля включает в себя:
- Нажимную педаль.
- Главный тормозной цилиндр.
- Вакуумный усилитель.
- Тормозные контуры.
С помощью педали с обратным возвращающим механизмом водитель может дозировать усилие, которое будет подаваться на рабочие механизмы. Это усилие от педали передается к главному цилиндру, что имеет эта тормозная система. Он выполняет функцию создания этого самого давления с помощью небольшого поршня, в верхней плоскости которого есть клапан. С помощью клапана осуществляется сообщение контуров с расширительным бачком. Когда поршень идет вниз и создает давление, то клапан моментально перекрывается, и эта связь нарушается, за счет чего и создается условие полной герметичности. Тормозные контуры здесь выполнены по диагональной технологии: левое передние и заднее правое, правое передние и левое заднее. Это сделано было специально, для того, чтобы при выходе одного контура из строя Форд Фокус 2 все равно можно было остановить, и тормозили оба моста машины. Если же будет тормозить только один – крайне велика вероятность, что машину может снести в занос. По этим самым контурам движется жидкость с приданным ей давлением, она же и давит на рабочие цилиндры, которые прижимают неподвижные части механизмов к подвижным. Огромную роль во всем этом процессе играет и вакуумный усилитель. Он многократно увеличивает эффект от усилия, что создает водитель своей ногой, за счет чего и давление в контурах будет гораздо выше.
Нам осталось разобрать только рабочие механизмы системы. Как уже было сказано, тормозная система этой машины имеет комбинированный вариант построения: на передней оси здесь установлены дисковые тормоза, а на задней барабанные. Для Форд Фокус 2 это оптимальный вариант как по цене, так и по эффективности торможения автомобиля. В качестве подвижных составляющих здесь используется барабан и диск, они имеют плотный контакт со ступицей, они фактически закреплены на них, и вращаются вместе с ними. Неподвижные здесь колодки, они прижимаются каждая к своему устройству и уменьшают их вращение. На дисковых тормозах автомобиля Форд Фокус 2 колодки размещены в суппорте, а в барабанном варианте колодки спрятаны внутри самого барабана и имеют дополнительную защиту от влияния окружающей среды.
Автомобиль Ford Focus II оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке. Рабочая система двухконтурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего.
При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.
В гидравлический привод включен вакуумный усилитель. По заказу на автомобиль может быть установлена антиблокировочная система (ABS), а при ее наличии — противобук-совочная система (TSC) и система курсовой устойчивости (ESP).
На автомобили, не оснащенные ABS, для предотвращения заноса при интенсивном торможении устанавливают регуляторы давления в гидроприводах тормозных механизмов задних колес, смонтированные на главном тормозном цилиндре. При отсутствии ABS на балку задней подвески автомобилей с кузовом универсал устанавливают регулятор тормозных сил, изменяющий давление жидкости в тормозных механизмах задних колес в зависимости от нагрузки на заднюю ось автомобиля.
Стояночная тормозная система с тросовым приводом на тормозные механизмы задних колес.
Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками 2 (рис.1) и диском 1, с плавающей скобой. Подвижная скоба образована суппортом 3 с однопорш-невым рабочим цилиндром. Направляющая 4 колодок прикреплена болтами к поворотному кулаку. Подвижная скоба прикреплена направляющими пальцами 5, ввернутыми в резьбовые отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены пластмассовыми втулками. В полости рабочего цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском. При торможении поршень под давлением жидкости прижимает внутреннюю колодку к диску, под воздействием силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, в результате между колодками и диском образуется небольшой зазор.
Рис.1. Тормозной механизм переднего колеса: 1 — тормозной диск; 2 — тормозные колодки (наружная не видна, так как закрыта суппортом); 3 — суппорт тормозного механизма; 4 — направляющая колодок; 5 — направляющий палец суппорта (находится внутри защитной втулки); 6 — клапан выпуска воздуха; 7 — тормозной шланг.
Рис. 2. Главный тормозной цилиндр: 1 — бачок главного тормозного цилиндра; 2 — пробка бачка; 3 — датчик уровня тормозной жидкости; 4 — главный тормозной цилиндр.
Рис.3. Вакуумный усилитель
Главный тормозной цилиндр типа «тандем» гидравлического привода тормозов (рис. 2) состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая — с левым передним и правым задним.
На главный цилиндр через резиновые соединительные втулки установлен бачок, внутренняя полость которого разделена перегородками на три отсека. Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления.
При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.
В верхней половине корпуса бачка установлен датчик уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы.
Рис. 4. Тормозной механизм заднего колеса: 1 — задняя тормозная колодка; 2 — наконечник троса привода стояночного тормоза; 3 — щит тормозного механизма; 4 — прижимные скобы тормозных колодок; 5 — опорные стойки; 6 — разжимной рычаг привода стояночного тормоза; 7 — распорная планка; 8 — верхняя стяжная пружина; 9 — рабочий цилиндр; 10 — регулятор зазоров; 11 — трос привода стояночного тормоза; 12 — передняя тормозная колодка; 13 — нижняя стяжная пружина.
Вакуумный усилитель (рис. 3), установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.
В шланге, соединяющем вакуумный усилитель с впускным коллектором, установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускном коллекторе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.
Тормозной механизм задних колес барабанный, с автоматической регулировкой зазора между колодками и барабаном. Тормозные колодки 1 и 12 (рис. 4) приводятся в действие одним гидравлическим рабочим цилиндром 9 с двумя поршнями. Оптимальный зазор между барабаном и колодками поддерживается механическим регулятором 10, установленным на распорной планке 7. На часть автомобилей устанавливают дисковые тормозные механизмы задних колес, аналогичные по конструкции механизмам передних колес, но меньшего размера.
Стояночный тормоз, приводимый в действие механически, состоит из рычага, установленного на основании кузова между передними сиденьями, переднего троса с регулировочным устройством и уравнителем, к которому присоединены два задних троса, и разжимных рычагов 6 (см. рис. 4), установленных в барабанных тормозных механизмах задних колес. При перемещении разжимные рычаги через распорную планку перемещают переднюю тормозную колодку до упора в тормозной барабан и затем, получив жесткий упор, прижимают к барабану заднюю колодку, блокируя барабан. Если на автомобиле установлены дисковые тормозные механизмы задних колес, в них предусмотрены поворотные рычаги, установленные в суппорте. При повороте рычага поршень тормозного цилиндра перемещается и колодки зажимают диск.
Стояночный тормоз не требует особого ухода. При текущем ремонте проверьте степень износа зубьев сектора и собачки. Чрезмерно изношенные детали замените.
Оболочки или проволоки тросов при обнаружении их обрыва нужно заменить новыми.
Антиблокировочная система тормозов (ABS) состоит из датчиков частоты вращения колес, выключателя стоп-сигналов, гидравлического блока, гидроэлектронного блока управления и сигнальной лампы. Кроме того, антиблокировочная система оборудована системой самодиагностики, выявляющей неисправности ее компонентов.
ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, что предотвращает блокировку колес.
Система ABS обеспечивает следующие преимущества:
— объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;
— сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.
В случае неисправности системы предусмотрены функции диагностики и поддержания работы при отказах системы.
Гидроэлектронный блок управления (ГЭБУ), показанный на рис. 5, получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес. После включения зажигания модуль ABS подает напряжение на датчики. В датчиках используется эффект Холла, они генерируют выходной сигнал в виде прямоугольных импульсов. Сигнал изменяется пропорционально частоте вращения импульсного кольца датчика, встроенного в уплотнение подшипника передней ступицы и непосредственно в заднюю ступицу.
На основе этой информации ГЭБУ определяет оптимальный режим торможения колес.
Различают следующие режимы работы антиблокировочной системы:
— режим нормального торможения. При нормальном торможении электромагнитный клапан обесточен, входной клапан открыт, выходной клапан закрыт. При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр через электромагнитный клапан и приводит в действие тормозные механизмы колес. При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через входной и обратный клапаны;
— режим экстренного торможения. Если при экстренном торможении начинается блокировка колеса, ГЭБУ выдает на электромагнитный клапан команду на уменьшение подачи тормозной жидкости, затем напряжение подается на каждый электромагнитный клапан. Входной клапан закрывается, и подача тормозной жидкости из главного цилиндра перекрывается; выходной клапан открывается, и тормозная жидкость поступает из рабочего цилиндра в главный, а затем в бачок, что вызывает снижение давления;
— режим поддержания давления. При максимальном снижении давления в рабочем цилиндре ГЭБУ выдает на электромагнитный клапан команду на поддержание давления тормозной жидкости, напряжение подается на входной клапан и не подается на выходной клапан. При этом входной и выходной клапаны закрыты и тормозная жидкость из рабочего цилиндра не уходит;
— режим повышения давления. Если ГЭБУ определяет, что колесо не заблокировано, то он обесточивает электромагнитный клапан. Напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, давление в котором возрастает.
Для диагностики и ремонта антиблокировочной системы тормозов требуются специальное оборудование и оснастка. Поэтому в случае выхода ее из строя обращайтесь на специализированную станцию технического обслуживания.
Гидравлическая система тормозов объединена в единое целое металлическими трубками и шлангами. Система заполнена специальной тормозной жидкостью класса не ниже DOT-4, которую необходимо периодически заменять.
Рис. 5. Гидроэлектронный блок управления
Полезный совет
Некоторые водители, стремясь поменьше изнашивать тросы стояночного тормоза, стараются реже им пользоваться.
Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность, его заклинивает, в результате трос обрывается. Поэтому пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Свободный ход педали тормоза при неработающем двигателе должен быть примерно 3-8 мм. Слишком малый свободный ход свидетельствует о неправильной начальной установке педали тормоза или заедании рабочего цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок. Слишком большой свободный ход — признак сверхнормативных зазоров в механизме педали или нарушения герметичности гидропривода тормозной системы. Если свободный ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична.
Если при торможении педаль тормоза всегда начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба. Периодически появляющаяся и исчезающая вибрация педали при резком торможении автомобиля, оснащенного антиблокировочной системой тормозов, сопровождает работу этой системы и не является признаком неисправности.
Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры: возможно, потребуется их замена.
Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта.
После замены тормозных колодок до начала движения обязательно несколько раз нажмите на педаль тормоза — поршни в рабочих цилиндрах должны встать на место.
Содержание статьи:
1. Характеристики тормозной системы Ford Focus 2
Рабочая тормозная система Ford Focus 2 — гидравлическая, двухконтурная, с диагональным разделением контуров. Один из контуров рабочей тормозной системы обеспечивает работу тормозных механизмов левого переднего и правого заднего колес, а другой — правого переднего и левого заднего колес.
В нормальном режиме, когда система исправна, работают оба контура. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антиблокировочной системы, а также соединительные трубки и шланги.
1 — главный тормозной цилиндр; 2 — бачок гидропривода; 3 — датчик уровня тормозной жидкости; 4 — вакуумный усилитель; 5 — кронштейн педального узла; 6 — блок ABS; 7 — трубки главного тормозного цилиндра; 8 — трубки тормозных механизмов задних колес
1 — педаль тормоза; 2 — кронштейн педального узла; 3 — вакуумный усилитель; 4 — главный тормозной цилиндр; 5 — бачок гидропривода
Педаль тормоза — подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза, а также выключатель, выдающий сигнал электронному блоку управления, о том, что педаль тормоза нажата. Вакуумный усилитель тормозов предназначен для снижения усилия, которое необходимо приложить к педали тормоза при торможении автомобиля, за счет использования разрежения во впускном трубопроводе работающего двигателя. Усилитель расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к кронштейну педального узла. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.
Главный тормозной цилиндр с бачком: 1 — главный тормозной цилиндр; 2 — уплотнительное кольцо; 3 — бачок гидропривода; 4 — винт крепления бачка к главному тормозному цилиндру
Тормозной механизм заднего колеса: 1 — направляющая колодок; 2 — защитные крышки втулок направляющих пальцев; 3 — направляющие пальцы; 4 — возвратная пружина механизма стояночного тормоза; 5 — защитный колпачок штуцера прокачки; 6 — втулки направляющих пальцев; 7 — штуцер прокачки тормозного цилиндра; 8 — суппорт с рабочим цилиндром; 9 — тормозные колодки; 10 — пружинный фиксатор наружной колодки
Тормозной механизм заднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий цилиндр. Конструкция заднего тормозного цилиндра весьма сложна, т.к. объединяет в себе обычный гидроцилиндр (сходный по конструкции с передним тормозным цилиндром) и механизм стояночного тормоза.
Привод стояночного тормоза на суппорте: 1 — рычаг; 2 — вал рычага; 3 — возвратная пружина
Привод стояночного тормоза работает следующим образом. Трос стояночного тормоза воздействует на рычаг привода и поворачивает его. В исходное положение рычаг привода возвращает пружина. Движение рычага передается на резьбовой шток. При рабочем ходе рычага вал рычага заставляет резьбовой шток выдвигаться из цилиндра наружу.
Элементы цилиндра: 1 — резьбовой шток; 2 — резиновая манжета; 3 — резьбовая втулка; 4 — поршень
На резьбовой шток наворачивается втулка, установленная в поршне. Резьбовая втулка может поворачиваться в поршне. Причем, когда втулка прижата к внутренней поверхности поршня своим коническим пояском А, то проворачивание весьма затруднено, а если втулка отходит от поршня, то поворачивается легко на упорном подшипнике. Втулку в поршне поджимает (через упорный подшипник) пружина. Таким образом, по мере износа тормозных колодок, резьбовая втулка все дальше свинчивается с резьбового штока, позволяя поршню выходить из цилиндра и вместе с тем поддерживать постоянный ход стояночного тормоза.
Элементы поршня: 1 — пружина; 2 — шайба; 3 — упорный подшипник; 4 — манжета втулки; 5 — поршень; А — конический поясок втулки
Так же Большая часть автомобилей оснащается антиблокировочной системой тормозов (ABS).
Блок ABS Форд Фокус 2: 1 — блок управления; 2 — отверстие для подсоединения трубки главного тормозного цилиндра; 3 — отверстие для подсоединения трубки тормозного механизма левого переднего колеса; 4 — отверстие для подсоединения трубки тормозного механизма правого переднего колеса; 5 — отверстие для подсоединения трубки тормозного механизма левого заднего колеса; 6 — насос; 7 — отверстие для подсоединения трубки тормозного механизма правого заднего колеса; 8 — гидравлический блок
Тормозная жидкость из главного тормозного цилиндра поступает в блок ABS, а из него к тормозным механизмам всех колес.
Блок ABS, закрепленный в моторном отсеке на левом лонжероне, около щитка передка, состоит из гидравлического блока, модулятора, насоса и блока управления. ABS действует в зависимости от сигналов датчиков скорости вращения колес. Датчики — индуктивного типа.
Расположение датчика скорости вращения колеса на поворотном кулаке.
Датчик скорости вращения переднего колеса установлен в отверстии поворотного кулака и закреплен винтом. Задающий диск датчика напрессован на корпус наружного ШРУСа.
Датчик скорости вращения заднего колеса: 1 — ступица заднего колеса; 2 — датчик; 3 — винт крепления датчика
При торможении автомобиля блок управления ABS определяет начало блокировки колеса и открывает соответствующий электромагнитный клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения.
2. Установка систем ABS и ESP в Ford Focus 2
Вот как это теперь выглядит. Раньше с правой стороны спидометра, кроме бензоколонки ничего не было.
В общем, все начиналось достаточно давно и предыстория этого довольно долгая. Кому не интересно — может дальше не читать, букв будет много. А для тех, кому захочется — поделюсь ей тут.
Когда брал машину, как-то поначалу не задумывался о наличии этих систем, только спустя какое-то время владения начал осознавать это. Нет, я, конечно, знал и применял основные принципы экстренного торможения, в отсутствии АБС: резкое, частое, прерывистое торможение, имитирующие работу этой системы. И даже, чтобы не терять привычку и навык, в обычных ситуациях часто так тормозил, чтобы в случае критической ситуации, подсознательно все сделать верно. Но, тем не менее, не часто, но бывали такие ситуации, когда просто не успеваешь все сделать так, как положено. К счастью, это бывало, в основном, в теплое время года, на сухом асфальте, но и зимой несколько раз случалось. Поэтому меня, спустя какое-то время, начала преследовать стойкая, сформировавшаяся мысль о необходимости установки АБС на машину.
Так же был еще один совсем не маловажный фактор, который меня периодически заставлял задумываться о тормозной системе моего автомобиля, в общем. Тормоза на всех колесах с завода дисковые. Очень часто я замечал, что у меня всегда после езды передние тормозные диски горячие, а задние почти всегда слегка теплые. Еду, допустим, по городу или на дачу часа два. Приезжаю, щупаю передние диски — они горячие, рука не терпит, т.е. видно, что тормоза работают, все ОК с ними, а вот задние — палец приложишь к ним и можешь стоять так хоть час. Да и тормозные колодки задние как-то мало изнашивались по сравнению с передними (в принципе, это норма, но я все равно чувствовал, что-то здесь не так). И как позже мне удалось узнать, это обычное, нормальное явление для фокуса без АБС. По факту, задние тормоза работают очень слабо т.к. с регулятором тормозных усилий инженеры не стали замарачиваться, а просто подключили задние тормозные механизмы через дроссельные пакеты. Честно говоря, копать и разбираться дальше, что это за технология и как это работает, мне совсем не хотелось. Я просто решил, что меня это совсем не устраивает, что надо что-то обязательно делать с тормозами моей машины, как минимум, путём установки АБС, даже хотя бы и без ЕСП.
Но весь плюс подобных систем не только в усилении тормозных усилий автомобиля, и, следовательно, в уменьшении тормозного пути. Хотя, бывают и исключения (в основном, конечно, зимой), когда покрытие скользкое, пыльное или на нем имеются кочки и ямы.
Также важная особенность — это сохранение заданной траектории движения автомобиля во время торможения. А в других ситуациях, наоборот — необходимость резкого изменения этой траектории. Вот с этим сложнее, т.к. сочетать экстренное торможение с активной рулежкой и изменением или сохранением траектории, для того, чтобы объехать неожиданное препятствие — под силу только опытным водителям или спортсменам, имеющим за плечами не один месяц постоянных тренировок и наката на разных покрытиях. В большинстве случаев — люди просто жмут со всей силы на тормоз, и при отсутствии АБС и курсовой устойчивости, машина, как правило, начинает скользить и разворачиваться. И последствия могут и вовсе стать полностью непредсказуемыми (к сожалению, отсутствие курсовой устойчивости пришлось и мне испытать на себе несколько раз зимой. Правда, к счастью, без последствий).
К сожалению, в достаточной степени подобными водительскими навыками контраварийной подготовки я не обладаю, а потому — все же было принято окончательное решение — как можно быстрее дооснастить свою машину системами АБС и ЕСП. Поначалу, радостный, я связался с ОД Major и задал им этот вопрос. На что был получен удручающий ответ, что этого просто невозможно сделать, т.к. это все делается только на заводе. Честно говоря, я расстроился и как-то уже стал переставать об этом думать. Но затем произошло радостное для меня событие. Как-то просматривая что-то по запчастям на Авито, я случайно наткнулся на объявление о продаже гидромодуля АБС от Фокус 2, со словами, что продавец, при необходимости, поможет с установкой его на машину, а также поможет полностью подобрать и установить на машину все нужные з/ч для АБС и ЕСП. Вот тут я уже обрадовался, ибо понял, что нет ничего невозможного, в отличии от того, что сказали мне в ОД Major.
После этого я начал изучать соответствующие разделы форумов и сайтов по тормозам и по продаже тормозных систем и принадлежностей. В принципе, больших сложностей не составило собрать все необходимые з/ч и компоненты. В основном, всё, естественно, покупал б/у, т.к. цены на подобные новые з/ч стоят нереальных денег (да и найти новое, под час намного сложнее, чем б/у). Например, один только гидромодуль АБС стоит новый от 150 тыс. руб.)) Но что-то все же пришлось покупать новыми, т.к. б/у найти было или очень сложно, или даже почти нереально. Как, например, серую кнопку ESP. Потому что на вторых рестайлах её уже не ставили, а ставилась она только в рестайловых Форд фокус 2 ST. Или скобы крепления передних шлангов АБС — с такой мелочевкой вообще, походу, никто не затрудняется. Проще и быстрее купить новые.
Особо я не форсировал сбор з/ч, поэтому весь комплект, включая тормозную жидкость, я собрал примерно за 5 месяцев. Тем, кто захочет сделать тоже самое — посоветую покупать комплекты АБС/ЕСП в сборе — получится подешевле и проще.
Большой минус вторых фокусов рестайлов, я считаю, в том, что задние ступицы (в отсутствии у авто АБС) шли пустые, т.е. без датчиков АБС. Владельцем вторых дорестайлов повезло больше — там задние ступицы всегда шли с датчиками АБС, независимо от комплектации. Поэтому, пришлось докупить еще и "правильные" задние ступицы.
В общем, полный комплект для установки ABS и ЕSР был собран. Далее приведу список своих з/ч. Вот, что получилось у меня в итоге:
ВУТ, ГТЦ, гидромодуль, ступицы задние под АБС, тормозные трубки, проводка АБС/есп перед и зад
Датчик курсовой устойчивости, датчик поворота руля, предохранители, синие передние датчики АБС/есп, передние скобы крепления проводов АБС, кнопка есп с проводкой
1. Вакуумный усилитель тормозов (ВУТ):
6M51-2B195-FE под АВS и ESP (лучше всего брать в сборе с ГТЦ). ВУТ под ESP – внутри в отверстии металлическая пластина выполнена в виде пропеллера (бывает еще обычный, с дырочками — такой не подойдет). С таким ВУТ также будет доступна функция EBA (Emergency Brake Assist) — Система помощи при экстренном торможении.

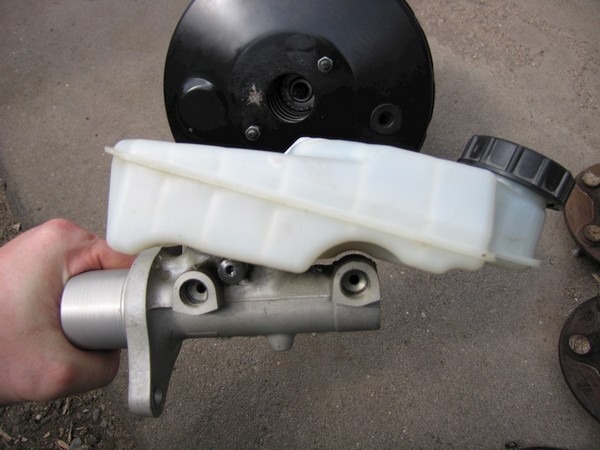

2. Главный тормозной цилиндр (ГТЦ):
Никакой маркировки на них не пишут, поэтому опишу как они различаются внешне. ГТЦ бывает 3-х видов: без АБС, с АБС, и с АБС и ЕСП. ГТЦ под АБС/ЕСП идет с 2-мя толстыми трубками. Единственное, что внешне никак не отличить ГТЦ под АБС и ГТЦ под АБС/ЕСП, так что надо уточнять у того, кто продает, с какой машины снято, а лучше всего брать в сборе с ВУТ и всеми тормозными трубками.
3. 6 тормозных трубок:
Важно: для модуля АБС все трубки тонкие, а для модуля АБС/ЕСП – четыре, которые идут на колеса — тонкие, а две, которые идут на ГТЦ толстые.
Отверстия под тормозные трубки в ГТЦ бывают разного диаметра. Поэтому, лучше брать всё в сборе.
4. Проводка под АБС/ЕСП:
Проводка отдельно не продается. Извлекается из подкапотной проводки или меняется целиком проводка моторного отсека. Проводку, как и некоторые другие з/ч, я нашел на форуме ФФК. При желании, эту проводку можно дополнить проводкой под кнопку ESP.
+ 3 Предохранителя: 30А, 20А, 10А
5. Гидромодуль АБС/ЕСП вместе с кронштейном крепления:
8М51-2С405-EА. Они бывают с разной маркировкой на конце: АА/AC/BA/СА/DA/EА/FA и т.д. Насколько мне удалось выяснить, последняя ревизия гидромодулей была FA. Разница в маркировке зависит от модели, куда устанавливались эти модули. И также еще отличаются наличием функции IVD (ESP) — (должно быть написано на самом модуле). В отличии от дорестайловых гидромодулей, отличаются наличием функции DDS — контроль давления в шинах.
Для функции ESP должно быть написано IVD
+ болт крепления гидромодуля (finis: 1471751) (я забыл его купить, но в сервисе нашли такой болт).
Вот этот хитрый болт.
6. Датчик курсовой устойчивости:
8M51-3C187-BA (4 пина). Датчики бывают нескольких видов. Различаются подключением. Бывают на 4 или 6 пинов. Прежде чем покупать, надо посмотреть разъем под передним сиденьем пассажира, где обдув в ноги. Нужно подбирать датчик под этот разъем.
7. Провода под задние датчики АБС (на дорестайлах все уже это есть):
Задний левый (с петлей): 3М5Т-2В325 ABL. Задний правый: 7М5Т-2В325 СJА
Важно: на рестайлах нет датчиков в ступицах и отверстий под них, так что нужно менять ступицы: 3M51-2C299-R или 7M51-2C299-AD (finis: 1766628). Еще надо сразу купить задние НОВЫЕ болты (8шт), которыми ступица крепится к кулаку заднего колеса (finis: 1539719 болт HB4 M10x30 mm — 80 руб/шт), гайки к ним не нужны. Потому что, как мне сказал мастер, эти болты "одноразовые" и лучше всего крепить ступицы новыми болтами, а не старыми. Для рестайлов и дорестайлов разницы нет, подходят всем.
8. Датчик поворота руля:
3M5T-3F818-AC (4 пина). У него должен быть белый разъем на 4 или 6 пинов (6 пинов, это в случае, если он ещё поддерживает и адаптивный свет — AFS). Часовую пружину покупать не нужно, она стоит у всех с завода.
9. Синие датчики АБС/ЕСП на передние колеса:
Синие датчики под АБС/есп – 3М5Т-2В372-BА (2 шт.). Датчики лучше всего покупать в сборе с болтами, которыми они крепятся (М5Х12, шаг 0.8).
10. Кнопка включения/отключения ESP:
Серая кнопка рестайл: 8V4T-2C418-AB (finis 1559485). Повторю, найти б/у серую рестайловую кнопку очень сложно. Я покупал новую — 1000 руб.
11. Скобы крепежа передних проводов АБС:
левая (finis: 1451010) — 1 шт., правая (finis: 1451006) — 1 шт.; маленькие одинаковые (finis: 1226679) — 2 шт. Их тоже сложно найти б/у, покупал новые. Цена — копейки.
12. Тормозная жидкости Ford оригинал.
Вопросом выбора ТЖ я озадачился давно. В итоге, остановил свой выбор на Ford DOT 4 LV High perfomance (finis: 1847947 — 1л) — 700 руб.
Ford DOT 4 LV High perfomance (finis: 1847947 — 1л)
Спасибо всем, кто помог найти, где можно прокачать тормоза через Ford IDS или ELMconfig. В случае наличия ESP — это крайне рекомендуемо. Единственное, на ффк написано, что при таком способе жидкости уходит, примерно, 3 — 4 литра. У меня же ушла только 1 банка (1л). Также сразу прошили все функции, включая контроль давления в шинах.
К моему большому сожалению, подробностей установки нет, т.к. сервис, где это делалось — клиентов не приглашает. )) Но мастер из этого сервиса, которого мне посоветовали — проверенный. Делал это уже не раз. Кому нужно, поделюсь контактами. Есть только фото, насколько это возможно увидеть, как это выглядит на машине:
Сегодня тестировал/насиловал АБС и ЕСП. И погодка как раз была то что надо — дождь, мокрый асфальт с лужами. Все классно, все работает прекрасно. Я очень доволен. Педаль трещит и бьет, колеса теперь не блокируются и не скользят ни разу при резком торможении. ЕСП пару раз моргала.
ЕСП включается/выключается с кнопки
Останется мне только купить передние ST тормоза (передние 300 мм уже есть), задние ST 280 уже есть, и я буду доволен тормозной системой своего автомобиля.
