— Шаровая опора — CTR (CBKD-11)
Определившись с источником шума справа, было решено заменить шаровую опору. Почитав отзывы, заказал шаровую опору фирмы CTR, о котором все отзывались хорошо. Снимать рычаг я не хотел, и поэтому делал все по месту, благо есть у соседа подъемник)) в яме менять не хотел)
При сезонной смене резины обнаружил, что правой шаровой опоре на моей машине настал конец — палец болтается в гнезде безо всякого стеснения и стыда. Как я доездился до жизни такой?
Просмотрев кучу материалов в тырнете решил, что самостоятельная замена шаровой мне вполне по силам. В ходе изучения материалов возникли несколько вопросов.

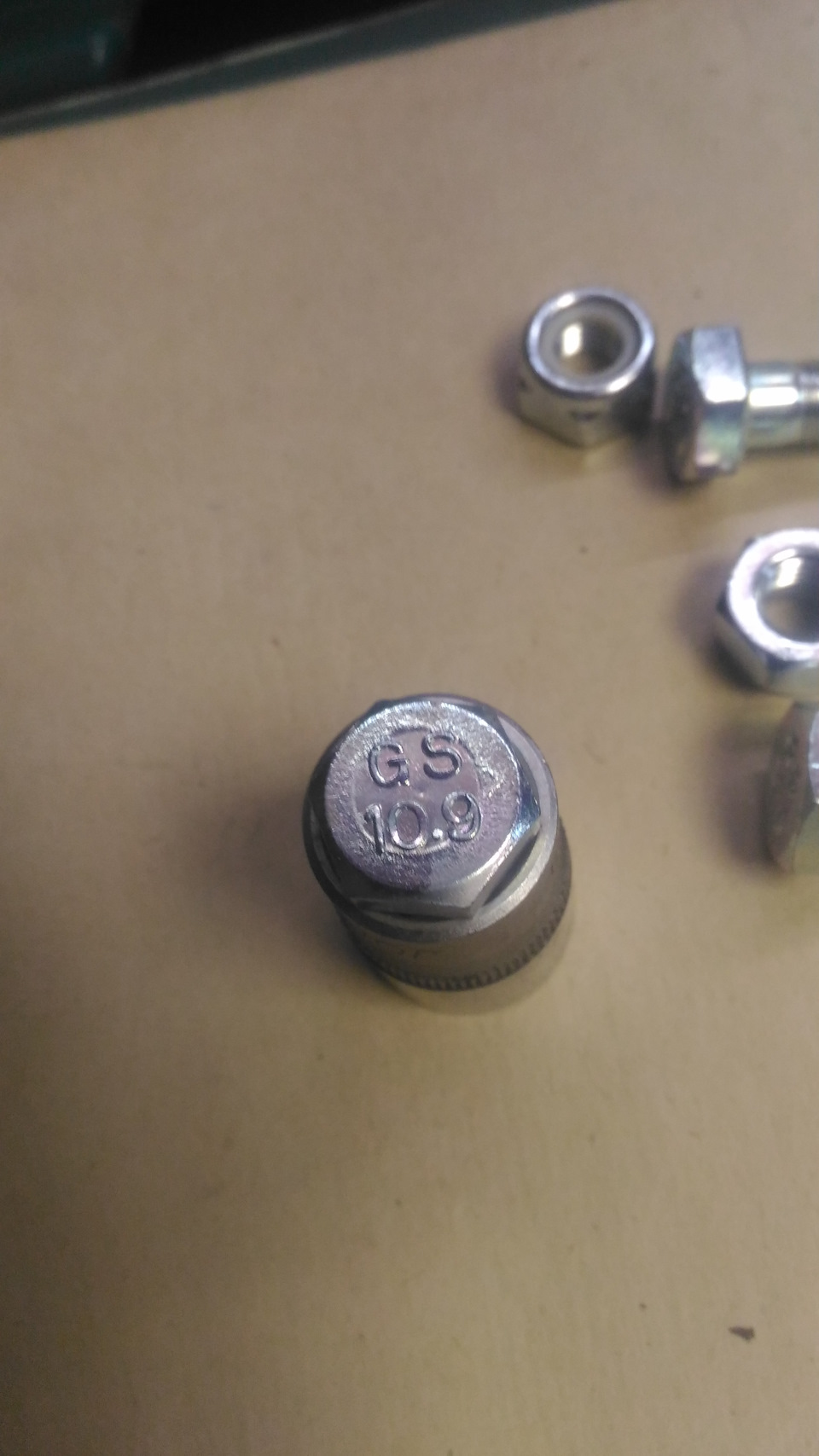

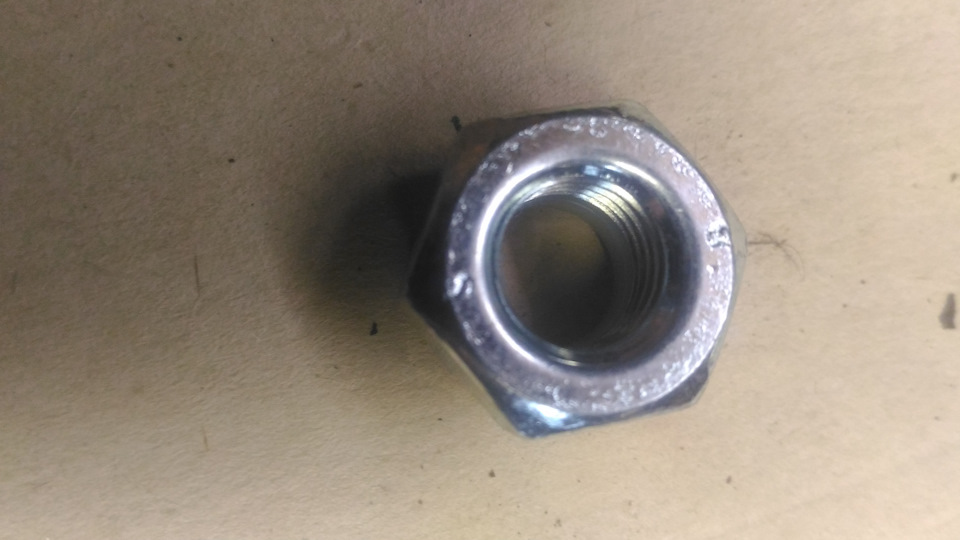

1. Какую шаровую взять? Очень часто замена опор производится на CTR CBKD-11. Вариант проверенный временем и десятками пользователей. Кроме того, в его пользу говорит цена и набор болтов в комплекте. В отношении болтов и гаек из указанного комплекта встречал мнение о непригодности для установки из-за несоответствия их прочности требуемым нормам.
2. Для удаления старой шаровой опоры необходимо удаление заклепок. Опять же мнения о наиболее технологичном способе разделились… Кто-то рекомендует снимать рычаг для более удобной сверловки… Кто-то не снимая рычага сверлит сверху, мотивируя тем, что снизу сверлить неудобно. Кто-то сверлит снизу и на жизнь не жалуется. Кроме всего прочего встречались жалобы на плохую выбиваемость заклепок при сверлении снизу.
В общем, мнений куча, поэтому решил поделиться своим опытом.
Мудрить не стал и приобрел набор CTR CBKD-11
На этом фотографии заканчиваются и начинается проза жизни.
Пляски с бубном при снятии рычага как-то не прельщали (хотя допускаю, что операция сия совсем несложная), поэтому решено было проводить сверловку заклепок со стоящим на машине рычаге. Сверлить планировалось снизу, из ямы. Для сверловки сверху необходимо далеко в сторону убирать привод и решить кучу других проблем. Это не для меня. Прикинув возможные неудобства, пришел к выводу, что для сверловки заклепок снизу машину на яму надо ставить так, чтобы середина протектора покрышки приходилась на край ямы. Моя яма (сход с погреб со съемными закрывающими щитами) для такой постановки автомобиля подходила хорошо. Поставил. Снял колесо. Снял закрывающий яму щит. Залил обильно где нужно WD-40. Открутил гайку болта крепления шаровой опоры. Открутилась легко. Болт выбить удалось без проблем (гайку с болтом мог бы и не покупать, эх!). Вытащил из гнезда палец шаровой опоры. Вышел без особых проблем, но монтировкой пришлось подсобить. Рычаг подвески отогнул вниз и пальцем шаровой опоры через деревянную прокладку упер в диск. Теперь можно работать. Строго по центру заклепок накернил отверстия. Сверху рычага на заклепки положил деревяшку, чтобы сверлом на выходе не повредить случайно пыльник ШРУСа. Далее в ход пошла электродрель, заправленная сверлом на 5,5. Честно сказать, ожидал много худшего. Сверлил не торопясь, стараясь чтобы сверло шло строго по оси заклепки. На 3 отверстия, ушло минут 10-12. Далее рассверлил отверстия сверлом на 8, затем еще раз рассверлил сверлом на 10. Заключительной операцией было сверление сверлом на 12 до момента отрыва шляпки заклепки. Все. Заклепка теперь представляет из себя тонкостенную трубку, выбить которую не представило никакого труда. Кто там жаловался, что заклепки выбиваются тяжело? Сверлить надо грамотно: по центру и максимально возможным диаметром. Сверлить на 10 бояться не нужно: отверстия в рычаге и корпусе шаровой имеют диаметр чуть более 10 мм (как и положено по допускам и посадкам) и при условии сверловки по центру заклепки отверстия в рычаге свой диаметр сохраняют. Заклепка при ее заклепывании увеличивает диаметр до диаметра отверстий и при сверлении сверлом на 10 по центру ее стенки представляют из себя фольгу.
Заклепки удалены, старая шаровая извлечена из рычага. Внутренность рычага прочищена от грязи. Можно ставить новую опору. И тут возник вопрос об установке болтов. Как их правильно поставить: шляпками вниз или шляпками вверх. В отношении обоих вариантов были свои за и против. Я решил ставить шляпками вверх, т.е. гайкой снизу. Мотивом данного решения послужило следующее. Если понадобится снова менять шаровую опору, то в случае сильной коррозии болта и (или) гайки, проще будет болгаркой снизу срезать гайку. Технология мной была проверена при замене стоек стабилизатора: продольный пропил по гайке с болтом при котором сильно ослабляется корпус гайки и от температуры частично разрушается ржавчина внутри резьбы. После указанного пропила гайка крутится без проблем.
Затяжка болтов проводилась предписанным в руководстве моментом в 100 НМ. Болты и гайки указанную нагрузку выдержали. Палец шаровой опоры был помещен в гнездо и зафиксирован болтом. Затяжка гайки проведена предписанным моментом в 60 НМ.
С момента постановки машины в гараж до выезда ее на улицу прошло 3 часа. С одной стороны немало. С другой, учитывая, что сию операцию я проделывал впервые и без спешки, нормально. На замену левой опоры ушло уже 1,5 часа неторопливой работы.
Целью написания данного материала была попытка разъяснения некоторых моментов в технологии замены шаровых опор для тех, кто эту операцию еще не проделывал. Мое мнение: если есть доступ к подходящей яме или подъемнику, то менять шаровые опоры лучше со сверловкой снизу. В любом случае нужен подходящий инструмент, определенный слесарный навык и глазомер при разметке отверстия и сверловке.
З.Ы. В свое время на Жигулях замена комплекта шаровых опор была для меня рутинной операцией — менял каждые 30 тк вне зависимости от состояния. Но замена опор на Лачетти с моей точки зрения проще замены жигулевских, особенно если заклепки сверлить не надо.
Главной причиной необходимости в замене шаровой опоры модели Шевроле Лачетти считается чрезмерная нагрузка на деталь. Вес корпуса, нескольких пассажиров и крупногабаритного груза в совокупности с «особенностями» отечественных дорог и быстро меняющимися скоростями — все это значительно увеличивает показатель износа.
Видео
Видеоматериал поможет разобраться, как заменить шаровую опору на автомобиле, а также поведает о тонкостях и нюансах проводимого процесса
Процесс замены
Вначале, стоит отметить, что для замены элемента необходимо собрать инструментарий. Приступаем непосредственно к самому процессу смены шаровой опоры на Шевроле Лачетти:
Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.
При получении доступа снизу становится понятно, что заводские шаровые держатся на стальных заклепках в рычаге. А поэтому, придётся демонтировать весь узел в сборе.
Отверните гайку стяжного болта клеммового соединения крепления шаровой опоры к поворотному кулаку и выньте болт из отверстия клеммового соединения.
Выпрессуйте палец из кулака.
Если шаровая опора прикреплена к рычагу тремя заклепками (заводская установка), высверлите заклепки. Если опора прикреплена болтами (ее уже меняли), отверните три самоконтрящиеся гайки, удерживая болты от проворачивания вторым ключом.
После замены шаровой опоры проверьте и при необходимости отрегулируйте углы установки колес.
Выбор детали
96490218 — оригинальный каталожный номер шаровой опоры для Шевроле Лачетти производства General Motors. При этом название может быть указано, как — несущий направляющий шарнир. Средняя цена на рынке составляет 1500 рублей за штуку.
Аналоги
Кроме представленного оригинала, также имеется ряд аналогов, которые можно устанавливать на Шевроле Лачетти:
| Производитель | Каталожный номер | Цена в рублях |
| Sangsin | SBKD005 | 1000 |
| Meyle | 26-16 010 0004 | 1200 |
| Monroe | L21506 | 1500 |
| SWAG | 13 94 1856 | 1500 |
| AC Delco | 19347692 | 1500 |
| TRW | JBJ7544 | 1500 |
| Moog | DE-BJ-3970RU | 2000 |
Признаки неисправности шаровой
Шаровая опора имеет признаки неисправности, по которым можно определить, что ей следует уделить внимание:
- затруднения в использовании руля (во время поворота);
- стук, сопровождающий движение по дороге с неровностями (при низких скоростях);
- неустойчивость передних колес во время прямолинейного движения;
- неравномерное влияние эксплуатации авто на шины автомобиля (износ).
Один из вышеперечисленных признаков явил себя? Нужно провести диагностику, чтобы проверить все ли в порядке с шаровой опорой. Поломка на лицо? — Деталь стоит заменить, причем немедленно. Закрыв глаза на неисправность, водитель в скором времени ощутит массу других проблем с ходовой.
Вывод
Поменять шаровую опору на Шевроле Лачетти довольно просто. Сделать это можно в ближайшем автосервисе. Даже при невысокой стоимости услуги, многие владельцы самостоятельно устанавливают новую шаровую, предварительно устранив неисправность.
