Как включить полный привод на буханке

Всем привет.
Итак вопрос такой, точнее не вопрос это мое мнение по полному приводу на стоковом уазе.
Верхний рычаг включает/отключает передний мост, нижний рычаг имеет три положения прямая/нейтраль/пониженная

1)Муфты включены, рычагом из кабины подключаем передний привод-привод на все колеса передача прямая.
2)Если нам надо понижайку, рычагом включаем пониженную передачу-привод полный, передача пониженная.
3)Передний мост отключен рычагом (муфты можно не отключать), привод задний пониженную передачу включить нельзя(без передка не включается).
Если ещё и муфты отключить, то при вращении кардана переднего моста колёса крутится не будут, передние колеса будут тупо вращатся на ступичных подшипниках.

А теперь внимание вопрос, ездили ещё с одной буханкой в лес.
Водитель той буханки утверждает что у него передний мост подключить нельзя, если не включил пониженную передачу .

Вот тут меня стал мучать вопрос, кто из нас прав всё таки?

Покупая автомобиль УАЗ, мы приобретаем надежность, практичность, выносливость. Этот внедорожник способен проехать там, где самая навороченная иномарка сдаст свои позиции, к тому же он радует неприхотливостью и износоустойчивостью.

Но ничто материальное не вечно, и однажды перед водителем УАЗа ребром встает вопрос ремонта. Сегодня мы поговорим о такой важнейшей детали, как мост. Многие задаются вопросом о том, как включить передний мост на УАЗ. Ответ на него будет дан ниже.

Определение и назначение

Колеса автомобиля нуждаются в соединительной балке, которая бы поддерживала их, была надежной опорой и крепежом. В роли такой балки выступает мост. Он берет на себя все нагрузки, которые возникают во время движения, и гасит их упругими деталями. Если бы это устройство не было предусмотрено, автомобиль не справился бы с теми задачами, которые ему приходится выполнять.

Если мост является ведущим, то, помимо соединительной функции, он еще выполняет роль передатчика крутящего момента. Ведущий мост — это сложнейшее устройство, узел, состоящий из массы деталей. Каждая из них несет на себе определенные рабочие функции. Убрать одну деталь — и машина уже будет недееспособной. Вот почему так важно регулярно проверять качество всех составляющих автомобиля. Устройство моста включает следующие элементы:

Существующие типы мостов

Улучшенные мосты на УАЗе

1. Управляемый. Это, как правило, передний мост машины, оснащенный либо устаревшим на сегодняшний день задним приводом, либо полным. Но есть и другой вариант: в транспортной технике коммунальных служб или сельского хозяйства управляемым является как раз задний, а не передний мост. Этот вид конструкции подразделяется на два подвида.
2. Неразрезной. Это особая балка, оснащенная механизмом поворотных кулаков, закрепленных по бокам, на кулаки ставятся колесные ступицы. Предназначением этой конструкции является контроль над поворотом колес во время движения. Самыми главными условиями являются легкость и прочность неразрезной балки. Вот почему, как правило, она изготавливается из высокопрочной стали с применением кованой технологии.
3. Разрезной. Это уже редуктор, оборудованный валами привода. Предназначение разрезного механизма — передавать колесам крутящий момент. Разрезной мост дает широкие возможности для маневрирования автомобиля.
4. Поддерживающий. Такая конструкция применяется для увеличения грузоподъемной мощи машины, выполняет роль дополнительного поддерживающего элемента. Без этой детали автомобиль, предназначенный для перевозки габаритных грузов, просто развалился бы на первом километре. Поддерживающее устройство можно встретить в таком уникальном транспортном средстве, как дом на колесах.
5. Неразрезной ведущий. Это довольно сложная конструкция, состоящая не только из балки, но и полуосей, подшипников, дифференциала. На балке этой конструкции крепятся рессоры и кронштейны, закрепляющие подвеску. Благодаря неразрезному ведущему мосту ведущие колеса могут вращаться в различном темпе, кроме того, конструкция смягчает нагрузки и контролирует автомобиль на повороте. Некоторые детали моста проходят дополнительную обработку для придания им большей прочности и упругих свойств. Так, полуоси изготавливаются из высококачественной стали и после закаляются ТВЧ.

Вернуться к оглавлению

Основные проблемы конструкции

Лучше установить на уазовские мосты усиленные полуоси

Мост — сложная конструкция, поломка которой дает сбой всей системы автомобиля. Основные неисправности заднего и переднего моста.

1. Дефект зубьев главной пары.
2. Дефект полуосей.
3. Протечка масла.
4. Дефект подшипников.
5. Износ шайб.

По каким причинам возникают эти неисправности? Если автомобиль оборудован задним приводом и здесь подключен передний мост, то бешеные скачки по ухабистым дорогам приведут к катастрофическим последствиям. Первой выходит из строя трансмиссия, следом все остальное. Если вы часто используете трансмиссионное масло без учета сезона, то не ждите от машины хорошей работы.

В случае возникновения осевых щелей в подшипниках происходят всевозможные сбои, поэтому очень важно время от времени проводить осмотр всех деталей автомобиля на выявление неполадок. Если в шинах часто меняется давление, то их долгая работа приведет к разрушению деталей. Дефект вала, крестовин и подшипника подвески также ведет к неполадкам.

Главной причиной большинства проблем является износ комплектующих или их плохое качество. Сильные перегрузки не отразятся на работе деталей положительным образом, все-таки берегите свой автомобиль. Недостаточное количество смазки для деталей — еще одна причина возникновения неисправностей. К неприятным последствиям приведет и неграмотная регулировка подшипников переднего моста.

Мосты от МТЗ значительно увеличивают колесный просвет

Тюнинг — это хорошее дело, но только если он проводится у настоящих профессионалов. Но довольно часто недобросовестные спецы допускают грубейшие ошибки, в результате чего ход и габариты карданного вала совершенно не совпадают с нужными параметрами. Итог — серьезная поломка и необходимость почти что капитального ремонта.

Симптомы неисправности конструкции.

1. Передний мост на УАЗ, как и задний, начинает издавать характерный звук.
2. Автомобиль сначала почти что незаметно, а затем все больше начинает терять управляемость.
3. Водитель замечает, что расход горючего стал выше, чем прежде.
4. Детали мотора и трансмиссии довольно быстро изнашиваются.
5. Клин во время движения. Отметим, что это худший из симптомов. Это означает, что возник зазор между подшипниками, что грозит серьезнейшими проблемами. Клин сопровождается шумом, треском. В данном случае необходим срочный ремонт.

Чтобы предотвратить неисправности, необходима своевременная регулировка заднего моста УАЗ, да и переднего тоже.

Разборка

Передний мост нуждается в регулярном осмотре и техобслуживании. Техобслуживание заключается в проведении регулировки подшипников и поворотных кулаков. Время от времени необходимо менять в них смазку. Если вы заметили, что какая-то деталь ведет себя непредсказуемо, неправильно, не бойтесь взяться за ремонт переднего моста. Вооружившись полезной информацией, терпением и инструментами, вы обязательно выполните эту работу.

Сначала нужно снять передний мост, для чего следует подставить кирпичи или колодки под задние колеса машины, чтобы работать было удобнее. Затем снимаем трубопроводы, они крепятся на гибком шланге, уходя к тормозным устройствам. Откручиваем все гайки, крепящие амортизаторы, а также болты, соединяющие ведущую шестерню с карданным валом. Отсоединяем тягу от сошки, снимаем стремянки, накладки и прокладки.

Разборка передней балки

Теперь необходимо немного приподнять передний бампер автомобиля. Начинается следующий, самый ответственный этап работы — разборка переднего моста.

1. Снимаем колеса, открутив все гайки.
2. Демонтируем тягу сошки.
3. Снимаем тормозные барабаны и муфты отключения колес.
4. Затем нужно отсоединить внутреннее кольцо и стопорную шайбу, для чего следует выпрямить края так называемой замочной шайбы.
5. Следующий этап — разбор колесных ступиц, тормозных щитков и поворотных кулаков.
6. Отвинчиваем шаровую опору и тягу рулевой трапеции.
7. Отсоединяем корпус поворотного кулака, комплект прокладок.

После того как разборка переднего моста завершена, хорошенько промываем детали и просматриваем их на свету, дабы найти повреждения. Если вы заметите хоть малейшую трещинку или потертость, не жалейте деталь, смело отбросьте ее и поставьте новую. Главное — не выбросить вместе с ненужным элементом хорошие гайки и запчасти, поэтому у вас в гараже всегда должен быть порядок.

Технология включения

Когда вы едете по нормальной дороге, от вашего автомобиля не требуется многого. Но когда на пути возникает реальное препятствие в виде непролазных болот, грязи и ухабин, к ним нужно быть готовыми, чтобы не загубить машину. Что можно сделать в таком случае? Лучший вариант — включить передний мост.

Для того чтобы в хабах и других деталях не возникало дефектов, подключать это устройство следует при полной остановке машины. Чтобы определить, удалось ли подключение устройства, можно воспользоваться тремя народными способами.

1. Первый такой: тронувшись с места, вам нужно проследить за тем, как ведут себя задние колеса — они должны трудиться без помощи передних.
2. Второй тест заключается в проверке управляемости машины на поворотах: при подключенном переднем приводе автомобиль ведет сильнее, нежели при отключенном.
3. Третий способ проверки еще проще — попросить стороннего наблюдателя посмотреть, крутятся приводы или нет. Если нет, значит, муфты отсоединены, что нам и требовалось.

Автомобиль УАЗ-3741 («Буханка» или «Таблетка») не требователен к дорожному покрытию — он проедет там, где надо, а не там, где можно. Во многом это заслуга переднего ведущего моста, который всегда приходит на помощь — об этом узле, его типах, устройстве и правилах эксплуатации читайте в данной статье.

Устройство ходовой части и трансмиссии УАЗ-3741

Уже первый автомобиль Ульяновского автозавода — знаменитый ГАЗ-69 — имел колесную формулу 4×4, обладал просто фантастической проходимостью и был крайне неприхотлив. И до сегодняшнего дня концепция «народного внедорожника», заложенная в легендарном «Козлике», остается актуальной и реализуется во всех современных моделях УАЗ. Полный привод также предусмотрен и в автомобиле УАЗ-3741 (до 1985 года — УАЗ-452), который более известен под названием «Буханка» (что отражает его характерную форму) или «Таблетка» (вследствие частого использования в качестве карет «Скорой помощи» и санитарных машин в армии).

Основу ходовой части УАЗ-3741 составляют два ведущих моста, имеющих классическую зависимую подвеску на полуэллиптических рессорах и гидравлических амортизаторах. Причем только в данной модели рессоры имеют по 13 листов (в остальных моделях листов меньше), причем на передней и задней подвеске рессоры взаимозаменяемы.

Трансмиссия автомобиля имеет довольно простое устройство, она также построена по традиционной схеме без каких-либо особенностей. Трансмиссия содержит 4-ступенчатую коробку передач с ручным управлением (классическую МКПП), которая работает в паре с двухступенчатой раздаточной коробкой (имеет повышающую и понижающую передачи) — благодаря наличию «раздатки» количество возможных передач увеличивается вдвое, что многократно повышает возможности трансмиссии. Крутящий момент от раздаточной коробки с помощью двух карданных валов передается на передний и задний ведущие мосты. В ведущих мостах момент разделяется на два потока и направляется к колесам, обеспечивая их вращение.

Отдельно скажем о назначении и устройстве переднего ведущего моста автомобилей семейства УАЗ-3741.

Назначение переднего моста УАЗ-3741

• Обеспечение управлением автомобиля;
• Передача и распределение крутящего момента на передние колеса (за счет чего и обеспечивается повышенная проходимость автомобиля);
• Передача реакции опоры от контактирующих с дорогой колес на кузов;
• Передача сил инерции, возникающих в кузове во время движения автомобиля, на колеса.

Таким образом, передний мост решает все те же задачи, что и задний, однако он выполняет еще и функции управления автомобилем. Поэтому передний мост УАЗ имеет несколько более сложное устройство, о чем будет сказано ниже. Но прежде, чем переходить к описанию переднего моста, необходимо сделать краткий обзор всех устанавливаемых на «Буханки» и другие модели УАЗов ведущих мостов.

Типы ведущих мостов автомобилей УАЗ

В автомобилях УАЗ используется несколько типов мостов, имеющих конструктивные отличия и различия в характеристиках. Сегодня на дорогах можно встретить автомобили из Ульяновска с тремя типами мостов:

• Традиционный разрезной мост с одноступенчатой передачей (старого образца, также его называют «обычным», «гражданским» или «колхозным», но в действительности это мост типа «Тимкен», он назван так по фамилии разработавшего его инженера);
• Мост с бортовыми редукторами (также его называют «военным», но в литературе он фигурирует под названием «П-образный» или «портальный»);
• Современный неразъемный мост типа «Спайсер» (нового образца, мост также назван по фамилии разработавшего его инженера).

Главное отличие «гражданских» и «военных» мостов заключается в том, что последние оснащаются не только главной передачей, но и бортовыми (колесными) редукторами. Наличие бортовых редукторов увеличивает момент, который получает каждое из колес, поэтому автомобиль с «военным» мостом обладает лучшей проходимостью. Также благодаря бортовым редукторам ось «военного» моста на 4 см выше оси «гражданского», что оказывает положительное влияние на клиренс автомобиля.

Однако «военные» мосты имеют большее суммарное передаточное число (чем и достигается увеличение крутящего момента), поэтому оснащенный ими автомобиль имеет несколько худшие скоростные характеристики, да и мотор, постоянно работающий на повышенных оборотах, быстрее вырабатывает свой ресурс.

Если говорить конкретно, то передаточное число «гражданских» мостов старого образца может быть 4,625 или 5,125 (в зависимости от количества зубьев шестерни ведомой главной передачи), передаточное число «военных» мостов составляет 5,38 (2,77 у главной передачи и 1,94 у бортовых редукторов), а у мостов типа «Спайсер» — 4,111 (используется на автомобилях с бензиновым двигателем) или 4,625 (устанавливается на автомобили с дизельным двигателем).

Независимо от типа, мосты УАЗ (только задние) могут оснащаться автоматической или принудительной блокировкой дифференциала. Причем привод блокировки может быть механическим, электрическим или пневматическим, в последнем случае автомобиль дооснащается простой пневматической системой, которая также может решать и другие задачи.

Наконец, мосты для автомобилей УАЗ отличаются шириной колеи. Все «гражданские» и «военные» мосты изначально имели ширину 1443-1445 мм, однако сегодня УАЗ выпускает мосты с увеличенной до 1600 мм колеей (это, в основном, современные мосты «спайсеры»).

Что касается интересующих нас автомобилей УАЗ-452/3741, то они до самого недавнего времени оснащались только обычными («гражданскими») мостами, а в последние годы с конвейеров Ульяновского автозавода сходят «Буханки» с мостами (передними и задними) типа «Спайсер». Мосты «военного» образца на эту модель серийно никогда не ставились, хотя на дорогах (а точнее — на бездорожье) можно нередко встретить потрепанные «Буханки» с «военными» мостами — обычно это модернизация, самостоятельно проведенная владельцем автомобиля.

Поэтому мы далее рассмотрим устройство передних мостов УАЗ-3741 только старого образца (типа «Тимкен») и «спайсеров».

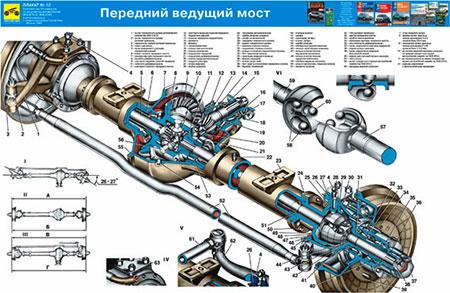

Устройство и работа переднего моста УАЗ-3741

Передние мосты старого образца принципиально не отличаются от передних мостов типа «Спайсер». Коренные различия между ними заключаются только в конструкции картера, в размерах элементов главной передачи и дифференциала, а также в некоторых используемых деталях.

Устройство моста старого образца. Основу моста составляет разрезной картер, состоящий из двух разделенных в вертикальной плоскости половин. В каждую из половин впрессованы кожухи, внутри которых располагаются полуоси. На кожухах также предусмотрены предохранительные клапаны, предотвращающие чрезмерный рост давления масла. В картере находится главная передача и дифференциал, их устройство стандартно: ведущая шестерня малого диаметра расположена поперечно (соединена с карданным валом), она входит в зацепление с большой ведомой шестерней, расположенной продольно; внутри ведомой шестерни расположен дифференциал, состоящий четырех сателлитов, установленных на двух осях, и двух шестерен полуосей.

По краям кожухов картера установлены шкворневые узлы, они состоят из шаровых опор, на которых с помощью шкворней устанавливаются корпусы поворотных цапф (или корпусы поворотных кулаков). С противоположной от полуоси стороны к корпусам цапф с помощью болтов крепятся цапфы. Непосредственно на цапфе с помощью двух подшипников установлена ступица колеса. В корпусах шаровых опор располагаются шарниры равных угловых скоростей (ШРУС), их внешние цапфы располагаются в ступицах колес (точнее — в цапфах, на которые надеты ступицы).

Главная особенность передних мостов УАЗ — наличие в них механизма соединения ступицы колеса с полуосью. Этот механизм реализован в виде муфты, установленной на цапфе ШРУС — с помощью этой муфты можно соединять или разъединять цапфу шарнира со ступицей, что и обеспечивает передачу крутящего момента от дифференциала на колесо. При отключенной муфте ступица колеса свободно вращается на цапфе — в этом случае автомобиль имеет колесную формулу 4×2. При включенной муфте ступица колеса через ШРУС соединяется с полуосью и дифференциалом — в этом случае автомобиль получает полный привод 4×4.

В мостах старого образца на ступицы устанавливаются тормозные механизмы барабанного типа. Для управления колесами на мосту предусмотрены рычаги поворотных кулаков (устанавливаются в верхней части корпусов поворотных кулаков, по оси шкворней) и соединенные с ними рулевые тяги.

Устройство мостов типа «Спайсер». В целом, устройство данных мостов то же, что описано выше, а отличие заключается в конструкции картера. В «спайсерах» картер неразъемный, он выполнен в виде литой детали, в которую впрессованы кожухи полуосей (чулки) круглого сечения. Для доступа к главной передаче и дифференциалу в картере моста предусмотрена крышка, установленная на болтах.

Именно в такой конструкции картера и заключается главное преимущество мостов нового образца. Теперь для ремонта редуктора не нужно снимать и «половинить» мост (что сделать без демонтажа моста невозможно — это было одной из главных проблем старых мостов), что связано с серьезными затратами времени и сил, а достаточно снять крышку картера. Также неразъемная конструкция обеспечивает более высокую жесткость и надежность моста.

Еще одно отличие передних мостов типа «Спайсер» от обычных — установка ШРУС нового образца (типа «Бирфильд», в старых мостах стоят шарниры типа «Вейс»), имеющие шесть шариков против четырех на шарнирах старого образца. И, наконец, передние мосты этого типа оснащаются современными дисковыми тормозами.

Мосты нового и старого образца имеют некоторые отличия в характеристиках. Выше уже было сказано о передаточных числах, также есть отличия и в управляемости — в мостах типа «Спайсер» угол поворота колес достигает 32°, в то время, как в мостах старого образца угол поворота колес не превышает 29°. В остальном мосты не сильно отличаются и управление автомобилем на обоих типах мостах не имеет особенностей.

Правильная эксплуатация переднего ведущего моста

Передние ведущие мосты автомобилей УАЗ имеют конструктивные особенности, которые накладывают определенные требования к управлению. В частности, в мостах предусмотрено отключение ступиц колес от полуосей — это сделано с целью повышения ресурса деталей моста при выключенном переднем приводе. Поэтому для включения переднего привода на УАЗ-3741 необходимо выполнить два действия:

1. Поворотом муфты соединить ступицу колеса с полуосью;
2. С помощью рычага включить передний привод.

Муфты располагаются на самих колесах, для их поворота наружу выведены поворотные колпаки, обычно на колпаке имеется метка с указанием, в каком они находятся положении — 4×2 или 4×4. Стандартно поворот муфты производится вручную, для этого перед плохим участком дороги необходимо выйти из автомобиля, и руками повернуть муфты на обоих передних колесах. Отметим, что в автомобилях с мостом старого образца после включения муфт также необходимо вручную проворачивать карданный вал до того момента, пока он не застопорится (точнее — пока он не станет поворачиваться на угол, соответствующий люфту ШРУСов). В новых мостах лезть под автомобиль уже не требуется.

Лишь после включения муфт можно включать передний привод, это делать можно как на покоящемся автомобиле, так и во время движения на скорости не более 40 км/ч. Если рычаг включения переднего привода не устанавливается в рабочее положение на покоящемся автомобиле, то необходимо начать движение и включить рычаг на ходу.

После преодоления проблемного участка дороги необходимо выполнить все действия в обратном порядке — остановить автомобиль, выключить передний мост рычагом и повернуть колпаки муфт в положение «4×2». Далее автомобиль будет двигаться, как обычный заднеприводный.

Важно помнить, что включать передний привод из салона (рычагом) без включения муфт нельзя. Также не рекомендуется постоянно ездить с включенными муфтами — это резко сокращает ресурс переднего моста и резины. Однако в межсезонье или при постоянной эксплуатации «Буханки» по бездорожью муфты можно не отключать, при этом следует соблюдать умеренный скоростной режим.

Интересно, что сегодня существуют системы дистанционного поворота муфт, они могут иметь пневматический или (реже) электрический привод. Включение и отключение муфт при наличии такой системы производится с помощью кнопки из салона, что очень удобно.

Обслуживание переднего моста УАЗ-3741

Техническое обслуживание переднего моста УАЗ-3741 не отличается сложностью. Регулярно необходимо выполнять проверку уплотнительных элементов, прочищать клапаны, проверять и при необходимости производить затяжку всех резьбовых соединений и т.д. Также периодически надо проверять и выполнять регулировку ступичных подшипников. Наконец, регулярно следует проверять осевой зазор подшипников ведущей шестерни (для этого необходимо подвигать карданный вал в продольном направлении, и оценить люфт).

Особое внимание уделяется поддержке уровня и своевременной замене залитого в мост трансмиссионного масла. Производитель рекомендует выполнять замену масла каждые 40 тысяч км пробега, однако можно менять масло и чаще — все зависит от конкретных условий эксплуатации, возраста автомобиля и качества масла. Также смазку необходимо периодически обновлять в ШРУС, ступицах колес и поворотных кулаках. А в ведущих мостах типа «Спайсер» производится смазка направляющих втулок дисковых тормозов.

При регулярном обслуживании и правильной эксплуатации передний и задний мосты автомобиля УАЗ-3741 будут надежно работать на протяжении многих лет, с легкостью выполняя ту работу, на которую способны далеко не все внедорожники.
