Как отсоединить шлейф от платы

Стоял в чулане телевизор Sony KDL 26P3000 — совсем не плохой телевизионный приёмник и проработал не долго, меньше трёх лет, а вот что-то случилось с изображением, стало пропадать. Профессиональные специалисты в сервисном центре Sony легко согласились «поставить его на ноги» за 12000 рублей, но учитывая, что стоит он 18000 вежливо отказались. Телевизор купили новый, а этот поступил в полное моё распоряжение. В преддверии банальной разборки на составляющие компоненты решил проверить высказанную знакомым радиолюбителем догадку о возможной неисправности, которую есть шанс исправить самостоятельно.

Для этого потребовалось снять контроллер, отсоединив, в том числе и шлейф, идущий с панели. Обычно всё просто, когда это кто-то уже делал на твоих глазах, но тут имелся отрицательный опыт. Специалист, который снимал контроллер в прошлый раз, долго приноравливался и не сразу у него это получилось, одним словом помаялся сердешный. Ну и впечатление от этой операции осталось соответствующее.

Когда довелось делать это самому, то с нижним разъёмом справился без затруднений. Тут всё логично и на виду, так сказать предсказуемо. В нижней части разъёма, по сторонам хорошо видимые металлические элементы П–образного профиля, между которыми и основным пластмассовым элементом большой свободный зазор, что сразу наводит на мысль о необходимости их одновременного сжатия и последующего извлечения «вилки» из «розетки». Когда «вилка» снята хорошо видно и саму защёлку, посредством которой и происходит запирание (фиксация) разъёма.

А вот верхний разъёмчик оказался «неадекватным», никаких выступающих элементов, никаких углублений и канавок. Все элементы конструкции на первый взгляд равноценны, не наблюдается ни главных частей, ни второстепенных. Бросился за помощью на форум. Совет был прост как всё великое – «Подцепи ногтём и тяни!». Дело оставалось за малым – понять, что подцепить. Вооружился фонариком, увеличительным стеклом и в конце концов проникся, понимаем. Вроде умные люди делали, а создали такой примитив (шучу, конечно).

В рабочем положении планка – прижим (правая часть всей конструкции) опущена (даже правильнее будет сказать защёлкнута) и удерживает шлейф, идущий к жидкокристаллической панели. Вот под неё – то и нужно подсунуть радиолюбителю свой ноготок (из всех подручных средств ремонта этот оказался самым эффективным в этой операции и безопасным для целостности разъёма). Маленький нюанс, цеплять необходимо за самый краешек планки, тогда она не оторвётся, а повернётся на имеющихся по сторонам приливах и станет вертикально, одновременно освободив шлейф. С первого, второго и даже третьего раза ноготь может соскользнуть, но в итоге желаемое будет достигнуто. Что хорошо видно на представленном ниже простеньком, но наглядном видеоролике.

Видео отключения разъёмов шлейфов

Принцип работы этих «хитроумных» устройств большого разнообразия не имеет и стоит выполнить рассоединение одного – двух как прочие уже не вызовут какого-либо затруднения. Всё просто (когда знаешь)! Автор — Babay iz Barnaula.

Обсудить статью ПОДКЛЮЧЕНИЕ И ОТКЛЮЧЕНИЕ РАЗЪЁМОВ НА ШЛЕЙФАХ

С проблемой не горящих пикселов в дисплее сталкивался думаю каждый. От времени шлейф, который соединяет плату с самим дисплеем отсоединяется, и сигналы перестают поступать. Так же было и у меня, еще три года назад, когда купил машину, на дисплее показывали только пара точек. Конечно же через какое то время я захотел его починить или поменять. Сначала просто купил на разборке за 1000р, еще по старым ценам. Через год где то я вернулся к своему старому дисплею, хотел его починить. Читал про ремонт в интернете, как кто то пытался восстановить этот шлейф, муторно обрезая его, расслаивая. У меня так не получилось, шлейф был испорчен. Ремонт был отложен в далекий ящик до будущих времен. Через какое то время я опять хотел его сделать. Решил тупо припаять кучу проводочков к плате, а со стороны дисплея приклеить на токопроводный клей. Но опять ничего не получилось, к самому дисплею не смог приклеить, да и место там между контактами очень тесное, не замкнув не получалось. Опять все было оставлено до будущих времен. Как то потом я вычитал, что шлейф отдельно продается, и можно заказать из Китая его. Собравшись в который раз, я решил заказать новый шлейф и сделать наконец этот дисплей. Заказал сразу партией пять штук, так дешевле, да и с первой попытки вряд ли получилось его приклеить на место)
Замену шлейфа буду описывать на примере TID, как видно из названия блога.

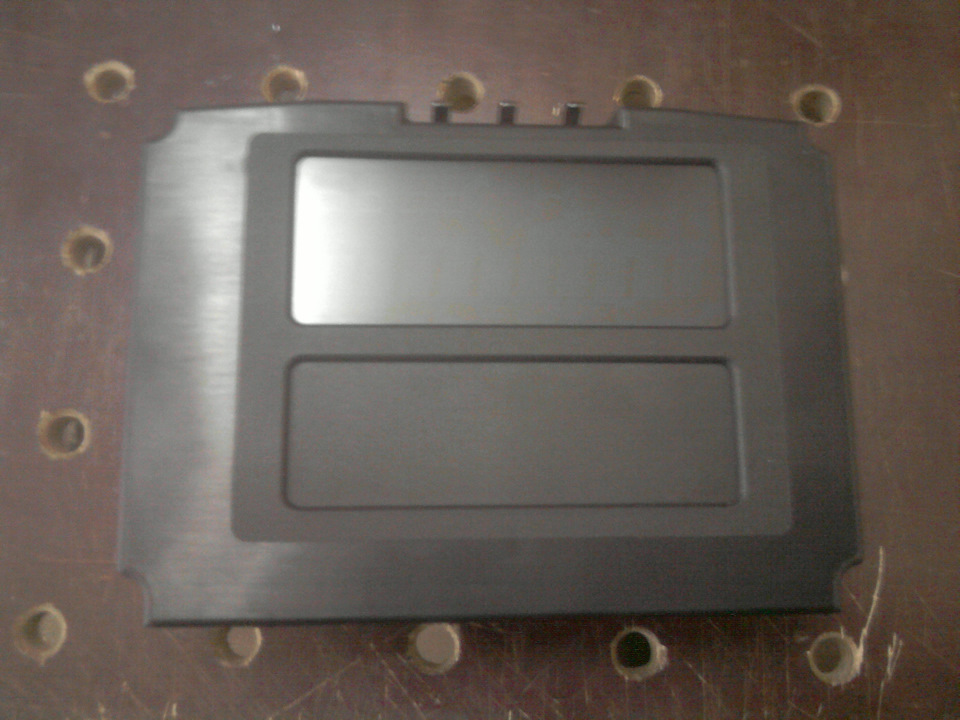

Разбираем корпус дисплея. Для этого отщелкиваем четыре защелки, по две с каждой стороны. Так же корпус держат две шпильки пластиковые, одна из которых заплавлена. Срезаем ее просто ножом.

Меры предосторожности

Обратите внимание: Перед выполнение какого либо процесса разборки и ремонта, соблюдайте следующие инструкции.

1. Убедитесь что устройство которое вы разбираете отключено а так же отсоединена батарея.

2. Снимите с рук все кольца, браслеты, часы и любые другие металлические предметы.

3. Для защиты разбираемого устройства от статического разряда рекомендуется использовать заземляющий ремень на руке или антистатические перчатки.

Необходимые инструменты для разборки ноутбука

Для разборки ноутбука в большинстве случаях достаточно одной отвертки типа PH1.

Но, многие производители ноутбуков, иногда, используют не стандартные винты (часто такие встречаются на HP ProBook, HP EliteBook) и для этих случаев рекомендуется иметь набор отверток. Такой набор предусматривает все возможные типы болтов и подходит не только к ряду ноутбуков, но так же для разборки любых планшетов или смартфонов.

Используйте пару пинцетов для снятия или вставки гибких кабелей.

Используйте пластиковые спанджеры или медиаторы что бы раскрывать корпус ноутбука или планшета. Если у вас нет возможности использовать спанджер, можете использовать к примеру пластиковую карту или аналогичный пластиковый, или деревянный предмет. Не рекомендуется использовать железные предметы если вы производите разборку в первый раз.

Если Вы будите производить чистку ноутбука, в таком случае вам понадобится термопаста. Существует большое количество видов термопаст, но мы предпочитаем использовать термопасту Arctic Cooling MX-4 , Noctua NT-H1 или GD900. Что бы разобраться какая лучшая термопаста в соотношении цена / качество, смотрите статью выбираем лучшую термопасту.

Полезные заметки

При разборке у вас будет большое количество винтов, и они, как бывает в большинстве случаях, все разные. При сборке ноутбука очень важно их вкручивать на свои места как это рассчитано производителем, поэтому храните винты в специально отведенных контейнерах как это изображено на картинке ниже. Такие контейнеры вы можете сделать из пластиковых / бумажных стаканчиков.

Примечание: При использовании винта неправильной длины в неправильном месте, вы можете повредить корпус ноутбука или спровоцировать короткое замыкание, что приведет к серьезным поломкам материнской платы.

Для того что бы облегчиться себе процесс сборки, вы можете нарисовать схему нижней части своего ноутбука, как это указано на картинке ниже. Таким образом, вы сможете разложить удаленные болтики по схеме, это существенно облегчит вам процесс.
