раньше когда коробка начинала сильно тупить или попросту говоря жить своей жизнью, я посещал горячо "любимых" мною официалов. Где они за плату в тысячу рублей что то там колдовали около часа и машина начинала ехать как полагается, плавно и без рывков.
Но как я выяснил для себя позже это можно сделать самому и занимает это не более пяти минут. Все что требуется это кусочек любого проводка и приведенная ниже последовательность не хитрых манипуляций.
Эффект на лицо, сам проверял.
«Регулировка положения сцепления без использования портативного диагностического прибора».
1. Подготавливаем авто (переключаем рычаг передач в положение «N», выключаем зажигание, ставим на ручник.)
2. Перемыкаем контакты в диагностическом разъема DLC3 .
№ 4 (он четвертый слева в верхнем ряду) и № 13 (он пятый слева в нижнем ряду).
Подождите не менее 10 сек.
3. Включить зажигание при отпущенной педали тормоза (не заводим).
4. В течении 3 секунд надо нажать на педаль тормоза не менее 7 раз.
5. Далее зуммер издаст 2 звуковых сигнала с интервалом 0,25 сек.
6. Нажимаем на педаль тормоза.
7. Удерживая нажатым тормоз, перемещаем рычаг переключения передач в следующей последовательности:
N – E – M – плюс – М – плюс – М – плюс – М – плюс – М – Е – N
(4 раза включить рычагом «плюс». При этом между включениями «плюса» не надо возвращать обратно в режим «Е» и «Нейтраль». В «Е» и «нейталь» переводим только после последнего, 4-го включения «плюса»).
8. Отпускаем педаль тормоза.
9. Нажимаем педаль тормоза опять.
10. Зуммер издаст серию из звуковых сигналов с интервалом 0,5 сек.
(Если интервал между сигналами будет 1 сек. или сигналов не будет, то надо выключить зажигание, подождать 15 сек., вытащить перемычку и вернуться к п.А.).
11. Нажать на тормоз не менее 3 раза в течении 2 сек.
12. Зуммер издаст 2 зигнала с интервалом 0,25 сек.
12. Нажать на тормоз опять и удерживая педаль тормоза нажатой, переключить рычаг передач в положение «Минус»
13. Отпустить тормоз.
14. Выключить зажигание и подождать не менее 10 сек.
15. Отсоединить контакты диагностического разъема DLC3
«Инициализация (привода сцепления и датчика хода сцепления) без использования портативного диагностического прибора».
А. Подготавливаем авто (переключаем рычаг передач в положение «N», выключаем зажигание)
Б. Перемыкаем контакты в диагностическом разъема DLC3
№4 (он четвертый слева в верхнем ряду) и № 13 (он пятый слева в нижнем ряду).
В. Ждем не менее 10 секунд. (в этом тоже отличие от предыдущей схемы).
Г. Включить зажигание (не заводим).
Д. В течении 3 секунд надо нажать на педаль тормоза 7 раз.
Е. Зуммер издаст 2 звуковых сигнала с интервалом 0,25 сек.
Ж. Нажать на педаль тормоза и держим…
З. При нажатом тормозе, смещаем рычаг передач в следующей последовательности:
N – E – M – плюс – минус – плюс – минус – M – E – N
(из положения «нейтраль» в «плюс – минус – плюс – минус, а потом опять в «нейтраль»)
И. Отпустить тормоз
К. Нажать тормоз опять
Л. Зуммер издаст 3 цикла сигналов по 2 сигнала в цикле с интервалом 0,5 сек. (просто говоря, прозвучит 6-ть сигналов, сначала первые 2, потом после небольшой паузы еще 2, а потом последние 2).
(Если сигналов нет или сигналы издаются с интервалом 1сек. (а не 0,5 сек), то выключить зажигание, подождать не менее 10 сек., выкл.зажигание и вернуться к п.А.)
М. В течении 2 сек. нажать 3 раза на тормоз.
Н. Зуммер издаст 2 сигнала с интервалом 0,25 сек.
О. Выключить зажигание и подождать не менее 10 сек.
П. Инициализация завершена.
Р. Отсоединить перемкнутые контакты в DLC3.
«Настройка без использования портативного диагностического прибора»
Перемыкать контакты уже не требуется.
А. Подготавливаем авто (переключаем рычаг передач в положение «N», выключаем зажигание.)
Б. Включить зажигание
В. Подождать не менее 40 сек.
Г. Выключить зажигание
Д. Подождать не менее 15 сек.
Е. Включить зажигание
Ж. Запустить двигатель, обеспечив следующие условия:
— положение рычага передач — «N»
— Педаль тормоза нажата
ВНИМАНИЕ: При запуске двигателя начнет мигать индикатор «N» переключения передач (на дисплее). Двигатель не глушить до тех пор, пока индикатор «N» не прекратит мигать.
Как только индикатор «N» начал гореть непрерывно (прекратил мигать) настройка завершена
Всем привет ツ
В своих наблюдения писал, что машина начала дергаться при трогании. А как я узнал позже, что и пропала помощь при старте, так как когда забрал машину у тестя, эта функция уже не работала
Когда начал рыть инет, то первое на что наткнулся, что это может быть сцепление или актуатор и замена выйдет очень нормальную копейку 🙁 Ну делать было нечего, начал понемногу откладывать на ремонт. Думаю, раз погоню на диагностику, то если так, сразу поменяю.Но тут случайно наткнулся в drive2 на пару статей про инициализацию ММТ на Тойота. Поискал больше инфы, выяснил, что если пропала помощь при старте и появились рывки при переключениях с первой на вторую, то первоначально можно сделать инициализацию ЭБУ ММТ.
Инициализация помогает в случае:
1) если машина стала подёргиваться при трогании с места или остановке,
2) если подёргивается при переключении с 1 передаче на 2 и наоборот.
3) если машина при отпускании педали тормоза, но не трогая педаль газа, трогается с места рывком, слабым или сильным неважно.
4) если машина перестала "тянуть". Обычно после буксования в грязи или резкого старта с места.
Инициализация не поможет или не принесёт сильного эффекта в случае, если сцепление уже засвистело.
Вообще рекомендуют делать подобную операцию раз в 10-15 тыс.Проверим
Скачали инструкцию и решил попробовать сам такое провернуть ツ

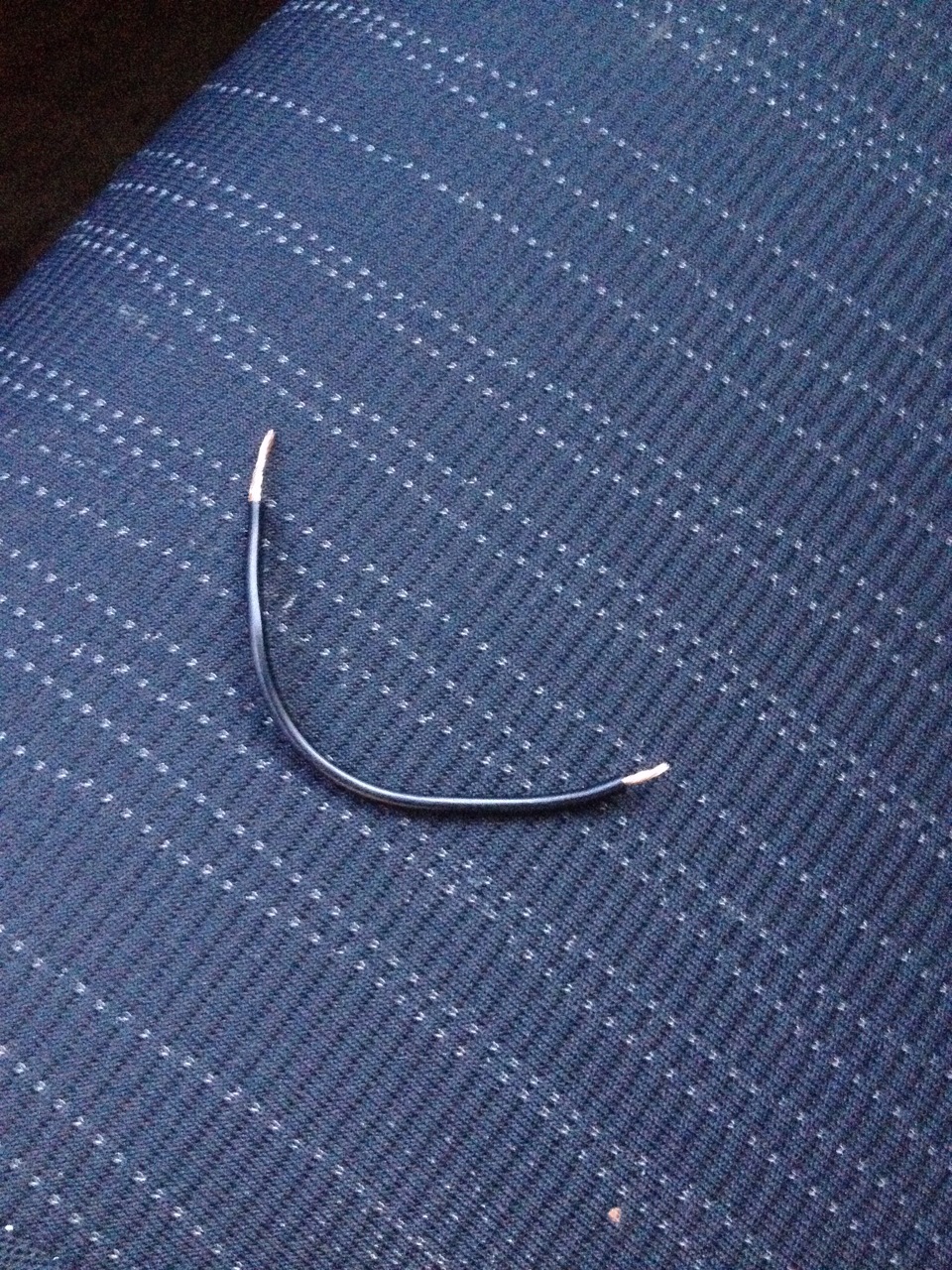

Взял кусочек провода,
ВЫВОД
После проделанной работы я был в ШОКЕ ツ Машина едет плавно, рывки пропали, а самое главное, как я говорил в начале, что оказывается есть помощь при старте ツ
Вообще проделанной работой доволен.
Сброс коробки и сцепления пока решил не делать, подумал что лучше пока туда не лезть.
Посмотрим что будет дальше ツ
В конце приложу Инструкцию которую нашел на Drive2
ИТАК:
1. Останавливаем автомобиль.
2. Переводим рычаг переключения передач в положение «N».
3. Выключаем зажигание.
4. Соединяем выводы «4» (CG) и «13» (ТС) в диагностическом разъеме DLC3(фото ниже)
5. После соединения выводов ждем не менее 10 с.
6. Включаем зажигание. Видим на панели "иллюминацию" — мигают все датчики вразнобой — не пугайтесь)
7. За 3 с надо нажать на педаль тормоза не менее 7 раз. Зуммер должен прозвучать два раза с интервалом 0,25 с.
8. Нажимаем педаль тормоза.
9. Удерживая педаль тормоза нажатой перемещаем рычаг переключения передач в последовательности E → M → — → M → — → M → — → M → — → M → E → N (говоря проще — из нейтрали включаем ручной режим коробки и 4 раза тыкаем минус и затем возврат в нейтраль)
10. Отпускаем педаль тормоза.
11. Снова нажимаем педаль тормоза.
12. Зуммер должен начать издавать двойной сигнал с интервалом в 0,25 каждый полсекунды. Если зуммер не издает звуковые сигналы или интервал между звуковыми сигналами 1с и более, то выключите зажигание, подождите 15 с и повторите действия по инициализации с начала.
13. Нажимаем на педаль тормоза не менее трех раз в течении 2 с. Зуммер прозвучит два раза с интервалом 0,25 с.
14. Выключаем зажигание и ждем 10 с.
15. Снимаем перемычку между выводами «4» и «13».
16. Проводим настройку системы:
— Включаем зажигание;
— ждем не менее 40 с. В это время внутри машины будет твориться нечто невообразимое))) не пугайтесь.
— Выключаем зажигание.
— Ждем не менее 15с.
— Включаем зажигание.
— Жмем на педаль тормоза и запускаем двигатель. При запуске двигателя индикатор «N» начнет мигать.
— Ждем не менее 10 с.
— Убеждаемся, что индикатор «N» горит постоянно.
Видео с YOUTUBE не мое
Инициализация и калибровка коробки передач робот на Toyota
Роботизированные коробки передач представляют собой обычные механические КПП с несколькими дополнительными функциями, значительно упрощающими вождение автомобиля. Переключение передач и сцепления коробки робота происходит автоматически: КПП считывает информацию, которую передает водитель, учитывает условия движения транспортного средства, после чего электронный блок управления (ЭБУ) обрабатывает эту информацию и сам выполняет управление работой коробки с определенным алгоритмом. Для управления коробкой передач на картере коробки передач установлены электроприводы выключения сцепления и выбора /переключения передач. Электроприводами, по сигналам датчиков, управляет блок управления. Система управления может работать в двух режимах: режим автоматического переключения передачи(Е) и режим ручного переключения передачи (М). Рычаг переключения передач не имеет механической связи с коробкой передач; положение рычага определяется с помощью датчиков, сигнал с которых поступает в блок управления.
Для обеспечения безопасности, существует система блокировки рычага переключения передач. Рычаг заблокирован в следующих случаях: — если зажигание выключено; — если рычаг находится в положении «N», двигатель запущен, педаль тормоза отпущена. Двигатель можно запустить только при нажатой педали тормоза и установленном в положении «N» рычаге переключения передач. При выключении зажигания система управления коробкой передач блокирует рычаг переключения передач в установленном положении и включает сцепление. Однако, если зажигание выключается в момент переключения передачи, то зазвучит зуммер и начнет мигать индикатор включенной передачи, предупреждая о невозможности парковки автомобиля с включенной передачей.
Инициализация системы управления коробкой передач (С50А (Multimode))
После замены любого элемента указанного в таблице «Инициализация системы управления коробкой передач» необходимо провести сначала удаление данных о старом элементе из памяти блока управления и затем провести настройку системы под новый элемент.
Примечание: Инициализация проводите только для тех элементов, которые заменялись.
Инициализация системы управления коробкой передач
1. Новые элементы: — Коробка передач в сборе. — Элементы коробки передач, замены которых потребовала разборку коробки передач. — Электронный блок управления коробкой передач
Необходимые операции: 1. Инициализация системы управления коробкой передач. 2. Настройка системы управления. 3. Калибровка
2. Новые элементы — Электропривод выбора и переключения передач. — Датчик механизма переключения передач. — Датчик механизма выбора передач.
1. Инициализация системы управления коробкой передач.
2. Настройка системы управления.
3. Новые элементы
— Электропривод выключения сцепления.
— Датчик хода сцепления.
— Диск сцепления и кожух сцепления.
— Вилка выключения сцепления.
1. Инициализация системы управления коробкой передач.
2. Настройка системы управления.
Инициализация.
2.переведите рычаг переключения передач в положение «N».
3.выключите зажигание. 4.соедините выводы «4» (CG) и «13» (ТС).
5.после соединения выводов подождите 10 с.
7.в течении 3 с нажмите на педаль тормоза не менее 7 раз. Примечание: зуммер прозвучит два раза с интервалом 0,25 с. 8.нажмите педаль тормоза. 9.удерживая педаль тормоза нажатой перемещайте рычаг переключения передач в последовательности указанной в таблице «Инициализация системы управления».
Таблица. Инициализация системы управления
10.отпустите педаль тормоза.
11.нажмите педаль тормоза.
12.зуммер прозвучит несколько раз (в зависимости от инициализируемого элемента) с интервалом 0,5 с (интервал между циклами – 0,25 с).
Число звуковых сигналов:
инициализация блока управления -2;
инициализация элементов сцепления – 3;
инициализация элементов коробки передач – 4;
Примечание: если зуммер не издает звуковые сигналы или интервал между звуковыми сигналами 1 с, то выключите зажигание , подождите 15с и повторите действия по инициализации с начала.
13.нажмите на педаль тормоза не менее трех раз в течении 2 с. Примечание: зуммер прозвучит два раза с интервалом 0,25 с.
14.выключите зажигание и подождите 10 с.
15.снимите перемычку между выводами «4» и «13».
16.после проведения инициализации необходимо провести настройку системы.
Примечание: если настройка системы не завершилась, то необходимо провести процедуру инициализации с начала.
а) остановите автомобиль, установите рычаг переключения передач в положение «N» и выключите зажигание.
б) включите зажигание.
в) подождите не менее 40 с.
г) выключите зажигание.
д) подождите не менее 15с.
е) включите зажигание.
ж) нажмите на педаль тормоза и запустите двигатель.
Примечание: при запуске двигателя индикатор «N» начнет мигать.
з) подождите не менее 10 с.
и) убедитесь, что индикатор «N» горит постоянно.
Калибровка
Двигаясь в режиме «М» переключайте передачи вверх и вниз, при скоростях, указанных в таблице.
Убедитесь, что передачи переключаются плавно. Если после калибровки переключение передач происходит с рывками, то повторите калибровку.
Примечание: выдерживайте не менее 2 с на каждой передаче.
