Монтаж видеонаблюдения с подключением к ЕЦХД

Установим видеонаблюдение, подключим к ЕЦХД за 1 неделю.

Департамент информационных технологий города Москвы на основании Постановления Правительства Москвы от 7 февраля 2012 г. N 24-ПП "Об утверждении Положения о государственной информационной системе "Единый центр хранения и обработки данных" требует от ГБУ Москвы подключения существующих видеокамер или установки новых видеокамер с интеграцией в ЕЦХД (Единый центр хранения и обработки данных).

С целью обеспечения безопасности города изображения с камер собираются в ЦОД ЕЦХД. К камерам имеют доступ как жители Москвы, так и различные ведомства и службы МВД, МЧС и др. Надежный современный центр позволяет хранить, обрабатывать и анализировать информацию на современном отказоустойчивом оборудовании.

Обязанность по монтажу и подключению отдельных объектов Москвы (государственных бюджетных учреждений и др.) ложится на плечи соответствующих организаций.

Подход к монтажу камер видеонаблюдения на объекте и к настройке параметров видео потока при подключении к ЕЦХД индивидуален и, зачастую, зависит от требований ДИТ и вышестоящих организаций к конкретному объекту.

  • количество камер,
  • тип подключения к ЕЦХД,
  • зоны мониторинга,
  • сроки хранения архива по камерам,
  • параметры записи и трансляции,
  • время автономной работы, — вырабатываются для объектов индивидуально с учетом требований ДИТ, бюджета и нормативных документов.

Итак, получив требования ДИТ и проведя осмотр объекта, следует:

1. Подготовить проектную документацию (при небольшом числе камер возможно в упрощенном виде):

  • Разрабатывается оптимальная схема расположения оборудования и трассировки кабелей;
  • Планируется интеграция видеонаблюдения с другими системами доступа и безопасности;
  • Рассчитываются необходимые объемы памяти жестких дисков, мощности источников питания и аккумуляторных батарей, необходимой освещенности и подсветки, необходимых углов обзора и параметров разрешения видеокамер;
  • Рассчитывается минимальная необходимая пропускная способность коммутационных устройств, сети, кабелей с учетом возможного запаса, затухания и пр.;
  • Могут быть рассмотрены несколько вариантов для подбора оптимального по бюджету решения, отвечающего ключевым требованиям;
  • Ставятся цели и задачи, которые далее должны реализоваться в задании на монтаж;
  • Во многих случаях (объекты массового пребывания людей, режимные и др.) требования к обеспечению безопасности указаны также в нормативных документах. Подготовка проектно-сметной документации обязательна для учета всех требований и снятия с учреждений ответственности за не учет каких-либо нормативных требований.

2. Установка системы видеонаблюдения с подключением к ЕЦХД:

  • Монтаж камер видеонаблюдения
  • Монтаж коммутационного и прочего оборудования
  • Установка и центрального видеорегистратора или сервера
  • Установка специализированного программного обеспечения, позволяющего осуществить интеграцию с ЕЦХД
  • Подключение к ЕЦХД (настройка интеграции и документарное сопровождение)
  • Пуско-наладка системы видеонаблюдения

3. Плановое обслуживание

  • Плановое обслуживание рекомендуется проводить 2-4 раза в год. В случае возникновения внештатных ситуаций потребуется немедленный выезд бригады.

Как подключить видеонаблюдение к ЕЦХД — схема

Заказать подключение к ЕЦХД видеонаблюдения

Компания Гарта осуществляет монтаж систем видеонаблюдения и необходимого программного обеспечения, подключение существующих камер и новых систем к ЕЦХД Москвы по 1-ому и 2-ому типу подключения.

  • Возможна как ежемесячная аренда оборудования, подключенного к ЕЦХД,
  • так и единоразовая оплата услуг по установке видеонаблюдения и подключения камер к ЕЦХД.

Предварительную консультацию можно получить по телефону.

Готовое решение от Центра интеллектуальных систем Гарта — Сервер Гарта ЕЦХД-2

Сервер на 1 — 120 ip видеокамер с установленным и настроенным ПО для подключения видеокамер объекта к ЕЦХД.

Стоимость — от 300 000 руб.

Статья предназначена для специалистов и проектировщиков систем видеонаблюдения и задает вектор в поиске решения обеспечения требований по интеграции камер в Единый центр хранения и обработки данных (ЕЦХД). Термин плотно ассоциируется с системой видеонаблюдения в Москве. Однако системы видеонаблюдения на базе сервисной модели по образу и подобию ЕЦХД начали разворачиваться и в других регионах России. В связи с этим, статья будет полезна для специалистов из всех регионов России.

ЕЦХД — новая концепция системы видеонаблюдения безопасного города на базе сервисной модели

На просторах интернета можно найти много информации о том, как устроена система видеонаблюдения в Москве. Мы кратко изложим суть работы системы для понимания специалистами технических моментов реализации требований и технологий интеграции.

Вчера — территориально распределенная система видеонаблюдения

В недавнем прошлом в Москве, а во многих регионах и в настоящее время, системы видеонаблюдения в масштабах города и региона мало отличались от классических территориально распределенных систем. Система представляла собой сеть камер и серверов с установленным программным обеспечением видеонаблюдения (классической VMS) и локальной записью архива, наблюдение осуществлялось в центрах мониторинга. Заказчиком системы являлись государственные органы власти, которые на конкурсной основе отбирали компании, осуществляющие установку, обслуживание и мониторинг. Отдельные центры мониторинга развертывались в подразделениях МЧС, МВД и других заинтересованных в информации ведомствах.

Проблемы классического подхода

  • Зависимость от одного вендора ПО видеонаблюдения
  • Ограничения в масштабировании системы, связанные с ограничениями выбранного программного обеспечения видеонаблюдения
  • Крайне трудоемкий процесс апгрейда программного обеспечения
  • Высокие затраты на обеспечение требований к условиям эксплуатации и отказоустойчивости серверного оборудования и локальных СХД
  • Ограничения многопользовательского доступа
  • Сложная конфигурация отказоустойчивой распределенной сетевой инфраструктуры

С увеличением количества камер в Москве проблемы разрастались, и поддержание системы в работоспособном состоянии обходилось достаточно дорого, при том, что стандарты по отказоустойчивости де-факто повсеместно не обеспечивались. И на смену безопасников пришли IT-шники.

Сегодня — централизованная система на базе сервисной модели

В сфере IT большое распространение получили сервисные модели, когда заказчик платит не за оборудование, а за услугу. В данном случае — за получение потока с заданными качественными характеристиками. Этот подход дает возможность снять с города и региона обременения связанные с выбором и установкой оборудования, проведения конкурсов, согласования, контроля результатов и качества, обслуживания оборудования и других моментов, которые в нашем государстве регулируются, прямо скажем, плохо.

Сервисная модель позволяет городу абстрагироваться от всего, что связано с созданием инфраструктуры, и платить ровно за то, ради чего создается городская система видеонаблюдения — получение изображения из зон интереса. О таких зонах мы поговорим далее в статье.

Информация с камер Москвы поступает в Единый центр хранения и обработки данных (ЕЦХД). По этой причине аббревиатура ЕЦХД стала плотно ассоциироваться именно с системой Безопасный город Москва. В ЦОД ЕЦХД обеспечивается надежное хранение видеозаписей. Доступ к камерам и записям имеют МВД, МЧС, службы городского управления, а также — жители Москвы.

Заказчиком системы и оператором ЕЦХД является Департамент информационных технологий города Москвы (далее по тексту ДИТ).

Преимущества сервисной модели

  • оплата только за целевой трафик. Нет изображения — нет оплаты.
  • снижение издержек на администрирование за счет передача функций построения инфраструктуры в высококонкурентный и эффективный коммерческий сектор
  • выполнение требований по отказоустойчивости за счет построения единого центра хранения данных
  • возможность масштабирования системы и передачи информации неограниченному количеству заинтересованных лиц

Интересные факты о ЕЦХД:

  • в настоящее время более 160 000 камер подключены к ЕЦХД
  • гарантированное время хранения видеоархива составляет 5 дней (по отдельным камерам, а также по запросу и фактам происшествий хранение может быть продлено до 30 календарных дней)
  • запись ведется постоянно . От записи по детекции движения ДИТ отказался по причине отсутствия четких единых критериев настройки детектора движения, и в связи с этим наличие угрозы пропустить значимые фрагменты
  • объем хранения более 16 ПБ
  • в настоящее время проводится эксперимент по возможности доступа к камерам любого жителя Москвы

Когда требуется передача информации в ЕЦХД?

Далее под аббревиатурой ЕЦХД мы будем подразумевать систему городского видеонаблюдения в Москве, построенную на базе единого центра хранения и обработки данных.

Согласно постановлению правительства Москвы №24 от 7 февраля 2012 зонами интереса для ЕЦХД являются:

  • дворовые территории жилых домов;
  • территории мест массового пребывания граждан;
  • территории, на которых располагаются объекты городской инфраструктуры (социальной, инженерной и транспортной);
  • лесопарковые зоны;
  • улично-дорожная сеть и ее объекты;
  • территории подведомственных органам исполнительной власти города Москвы государственных учреждений, государственных унитарных предприятий;
  • территории, занимаемые потенциально опасными объектами, критически важными объектами, объектами жизнеобеспечения, социально важными объектами;
  • территории, занимаемые государственными органами исполнительной власти города Москвы, государственными учреждениями города Москвы;
  • территории, занимаемые органами местного самоуправления города Москвы, муниципальными учреждениями и другие территории города Москвы.

Из списка видно, что всё, что интересует город, находится в ведении самого города. По этой причине, если вы коммерческая организация и не являетесь застройщиком жилых зданий, то не стоит беспокоиться о том, что к вам завтра придут и заставят подключаться к ЕЦХД. Хотя есть два пункта с достаточно размытой формулировкой о местах массового скопления людей и потенциально опасных объектах.

Для государственных организаций , различных ведомственных и подведомственных учреждений, казенных государственных унитарных предприятий, образовательных учреждений, медицинских, спортивных и культурных заведений, финансируемых с привлечением бюджета города Москвы требования о выдаче информации в ЕЦХД регламентируются внутренними распоряжениями правительства Москвы, и могут возникнуть в любой момент.

Как это происходит в разного рода московских учреждениях? В большинстве случаев это сопровождается направлением письма-уведомления в адрес организации о необходимости получения сертификата внешней системы видеонаблюдения , подключенной к ЕЦХД. Де факто это означает, что заказчику требуется согласовать, и привести локальную систему видеонаблюдения (ЛСВН) в соответствии с требованиями ДИТ.

Для коммерческих организаций — застройщиков жилых зданий и комплексов Москвы требования по передаче информации в ЕЦХД возникают автоматически. Связано это с прямым указанием постановления правительства о ЕЦХД, где как мы указали выше, определено наблюдение за домовыми территориями. С высокой долей вероятности эти требования возникают и для владельцев, и застройщиков крупных торговых центров, культурно массовых учреждений и т.п.

Все процедуры, требования и алгоритмы действий достаточно хорошо описаны на сайте http://video.dit.mos.ru/. Приводить в данной статье не имеет смысла ввиду того, что они могут изменяться и дополняться. А мы с вами перейдем к самому интересном, а именно к технике и технологиям.

Способы подключения к ЕЦХД

Фактически способы подключения к ЕЦХД подразделяются по месту хранения архива: архив хранится либо в ЦОД ЕЦХД, либо на стороне собственника системы видеонаблюдения.

Когда речь идет о хранении архива в ЦОД ЕЦХД, то IP-камера и энкодер подключаются напрямую к ЕЦХД. Если предполагается хранение архива на стороне собственника, то наоборот — ЕЦХД подключается к регистратору или серверу собственника для просмотра камер и записанного архива. Рассмотрим оба способа.

Тип 1. Прямое подключение видеокамеры

Первый тип интеграции предусматривает хранение архива видеоданных средствами ЕЦХД. Трафик с IP-видеокамеры или энкодера поступает в сеть оператора связи, и передается напрямую в ЕЦХД. Протокол подключения похож на Onvif, но имеет некоторые отличия. В связи с этим требуется поддержка специального протокола ЕЦХД на уровне устройства. Видеокамера в этом случае выбирается из списка интегрированного оборудования по первому типу подключения.

Подключение по первому типу интеграции не оставляет возможности использования камеры для сторонних задач. Т.е. вы не можете установить одну камеру и одновременно передавать с нее данные как в ЕЦХД, так и в локальную систему видеонаблюдения объекта. Возможно, вы замечали, как в одной точке на общественном здании установлены две камеры, направленные на одну и ту же область. Зачастую, причиной тому как раз невозможность совместного использования одной IP-камеры.

Подключение по первому типу распространено для наблюдения за домовыми территориями, объектами дорожного хозяйства, мест массового скопления людей (городские площади) и прочие места и объекты, где нет локальной системы видеонаблюдения.

Тип 2. Подключение внешней системы видеонаблюдения

Второй тип подключения предусматривает хранение видеоархива непосредственно на объекте. Устройством хранения является видеорегистратор, либо сервер с установленным программным обеспечением. Подключение возможно так же только интегрированного оборудования, поддерживающего протокол ЕЦХД и прошедший проверку на совместимость в ДИТ согласно требованиям распоряжения департамента от 31.07.2015 № 64-16-241/15. Список такого оборудования представлен в открытом реестре совместимого оборудования с управляющими системами ЕЦХД по второму типу интеграции.

Преимуществом второго типа интеграции является то, что ЕЦХД может получать доступ к уже имеющимся камерам и записанному архиву локальной системы видеонаблюдения заказчика. Сложности же заключаются в том, что собственнику при создании системы видеонаблюдения необходимо учитывать требования ДИТ, и согласовывать реализацию начиная с уровня технического задания на проектирование. После этого он получает сертификат внешней системы видеонаблюдения (ВСВН) и обязуется обеспечивать поддержание работоспособности системы согласно требованиям ДИТ. В ЕЦХД передаются не все камеры объекта, а только те, что заинтересовали ДИТ, либо которые ДИТ потребовал установить. Количество точек наблюдения, как правило, небольшое и ограничивается общим обзором территории, входными группами.

Подключение ВСВН к ЕЦХД выгодно как для собственника объекта, так и для ДИТ. ДИТ экономит на хранении данных в ЕЦХД. Собственник получает оплату от ДИТ за трафик. Единственный момент, который стоит упомянуть, что поддержание высоких стандартов отказоустойчивости и надежности хранения архива возможно далеко не на каждом объекте. По имеющейся у нас информации, специальных требований по этому поводу ДИТ не транслирует собственнику системы видеонаблюдения.

Списки интегрированного оборудования и ПО

Актуальные списки интегрированного оборудования так же представлены на портале http://video.dit.mos.ru/ . Ссылка с полным перечнем необходимых документов и перечнем интегрированного оборудования высылается по запросу на info@videomax-server.ru.

Требования к изображению

В зависимости от задачи, устанавливаются отдельные требования к изображению. Если камеры устанавливаются с прямым подключением к ЕЦХД, то подрядчик города (в подавляющем большинстве случаев крупный оператор связи) получает четкое задание, в котором указаны требования по зонам интереса и параметрам изображения и потока. Типовыми требованиями являются:

  • 4cif (704х576), до 1024 Кбит/сек для фиксированной камеры, и до 2048 Кбит/сек для PTZ
  • HD (1280×720), до 2048 Кбит/сек
  • 2048×2048, до 6144 Кбит/сек

Как вы заметили, требования довольно скромные и реализуемы даже на самых простых современных камерах. Запоминать все эти параметры не имеет смысла, т.к. они варьируются и устанавливаются со стороны ДИТ на момент формирования задания, а камеры выбираются из интегрированных.

Аналогично требования устанавливаются и к изображениям получаемые в ЕЦХД с ВСВН. В этом случае на момент согласования технического задания с ДИТ, наряду с требованиями расположения камер, устанавливаются требования к разрешению изображения и параметрам потока.

Построение ВСВН с подключением к ЕЦХД

Для объектов, где система видеонаблюдения уже существует, задача заключается в минимизации затрат на реализацию требования ДИТ. Требования описывают зоны интереса для ЕЦХД и параметры изображения и потока. Если существующие камеры не покрывают всю полноту требований, то необходимо дооснастить систему дополнительными камерами.

Полностью переделывать всю систему скорее всего не потребуется. Подключение к ЕЦХД обеспечивает DVR или сервер со специализированным ПО видеонаблюдения из списка интегрированного оборудования по второму типу. Сервер принимает поток с существующих или дополнительно устанавливаемых камер и записывает на локальную СХД (фактически создает дубль архива по части камер). ЕЦХД через коммутатор получает доступ к серверу, и соответственно просмотру изображения в реальном времени и записанному архиву.

Ограничения IP-камер

Нужно иметь в виду, что далеко не все IP-камеры способны выдавать несколько потоков высокого разрешения. И одновременная работа одной камеры для задач локальной системы видеонаблюдения и передачи данных на сервер для ЕЦХД зачастую невозможна.

Если система видеонаблюдения проектируется для нового объекта и требования к подключению к ЕЦХД либо уже имеются, либо с высокой долей вероятности могут возникнуть впоследствии, то разумно использовать решения, которые на базе единой платформы обеспечивают работу как локальной системы видеонаблюдения, так и шлюза для подключения ЕЦХД. Выбор таких решений на текущий момент уже достаточно большой. Мы расскажем об одном из них.

Решение базируется на базе видеосерверов VIDEOMAX-IP с установленным программным обеспечением Интеллект. Единый программно-аппаратный комплекс в этом случае выполняет функции локальной системы видеонаблюдения, обеспечивает запись архива и работу локальных операторов системы видеонаблюдения, работу аналитических модулей, автоматизации бизнес-процессов предприятия, интеграции с ОПС и СКУД объекта. Наряду с этим, это же оборудование используется и для доступа ЕЦХД к камерам и архиву по заданным каналам согласно заданию от ДИТ.

Для обеспечения подключения к ЕЦХД в составе ПО Интеллект имеется специальная лицензия Интеллект Сити. Система может быть на сотни камер на базе стандартных лицензий "Программное обеспечение "Интеллект" — Подключение видеоканала", а для доступа ЕЦХД содержать количество лицензий "Программное обеспечение Обновление подключения камеры до Интеллект-Сити" по количеству камер согласно требованиям ДИТ к локальному объекту.

Существует 2 типа лицензий Интеллект Сити: лицензии со сроком действия (на 1 год с ежегодным продлением), и постоянные лицензии с неограниченным сроком действия.

Преимущество решения на базе VIDEOMAX-IP и Интеллект

Вы получаете полнофункциональную локальную систему видеонаблюдения и не тратите средства на дополнительные серверы доступа и дублирующий архив для ЕЦХД. Экономятся значительные средства.

Рассчитать сервер видеонаблюдения VIDEOMAX-IP с возможностью работы с ЕЦХД можно используя калькулятор, либо можете обратиться к менеджерам компании Видеомакс по телефону 8 800 302-55-46, по email: info@videomax-server.ru.

Заключение

В статье мы осветили некоторые общие моменты, которые связаны с организацией системы безопасного города Москвы на базе ЕЦХД, и варианты решения задачи интеграции для объектов с обязанностью эту самую интеграцию обеспечить. Многие моменты остались за скобками и рассмотрены без дополнительных важных разъяснений и конкретики. Сделали мы это умышленно.

В настоящий момент проектов с необходимостью интеграции в ЕЦХД по идеологии ВСВН крайне мало, информации о перечне таких объектов так же не хватает, общение проектировщиков с ДИТ происходит в индивидуальном режиме, и всегда по-разному — единых подходов несмотря на заявленные регламенты не наблюдается. В связи с этим рассказывать в статье о единичных практиках и давать на этом основании рекомендации будет неправильно. Весь этот процесс только начинает набирать обороты, и многое возможно изменится, как это часто бывает. Мы же обязуемся держать руку на пульсе, собирать и систематизировать информацию, и делиться ею с нашими партнерами.

Я давно уже подавал заявку на бета-тестирование портала video.mos.ru, и вот, наконец, мне пришло приглашение. Поделюсь с вами тем, что я увидел.

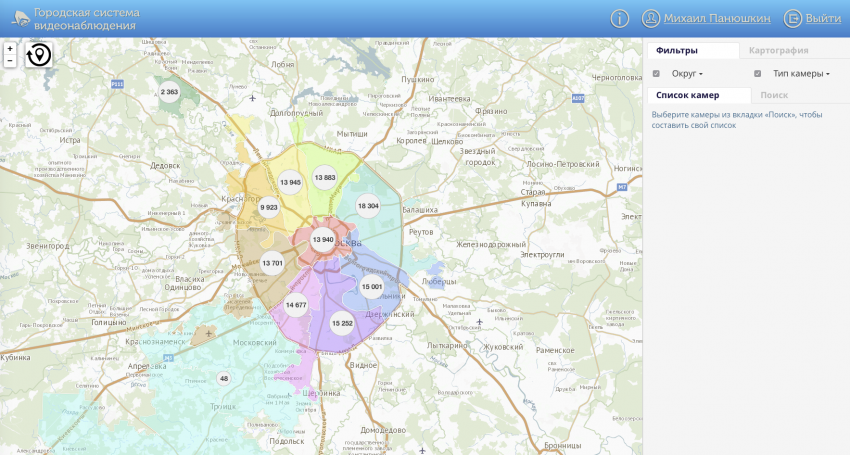

Уже первая страница дает нам примерное представление о том, с каким объемом средств видеонаблюдения мы имеем дело. Десятки тысяч камер по всей Москве, в центральном округе их более 13 000!

Как видно из списка, больше всего камер у нас устанавливают в подъездах. Это и неудивительно — мы стараемся охранять свою собственность, и хочется знать, что находится «ближе к квартире».

Если приблизить карту, то видно, сколько камер находится в каждой конкретной «клеточке». Плотность в центре особенно впечатляет, но и престижные жилые районы не отстают. А вот в промзонах камер ожидаемо меньше.

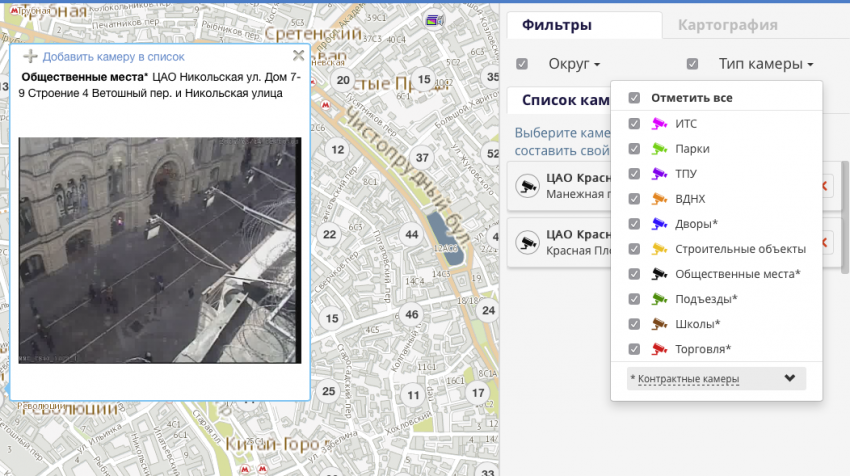

При максимальном приближении (когда видны отдельные камеры) можно посмотреть на скриншоты. Мне не удалось понять, насколько оперативно они снимаются, но вот возможность определить, точно ли это то место, за которым вы хотели понаблюдать, присутствует.

При желании можно переключиться на другой, более привычный вам вид — например, спутниковые снимки.

Почему-то непосредственно нажать на камеру и посмотреть, что она видит, нельзя, можно только добавить ее в список. Возможно, разработчики посчитали, что это будет не очень удобно. Как бы то ни было, список организован вполне грамотно — можно надобавлять все что приглянулось, а потом фильтровать точки уже по округам, или типам камер.

А вот уже из списка можно посмотреть тот живой поток, который вам приглянулся. Вот, например, манежка.

Некоторые камеры откровенно скучные, например, ближайшая к нашей редакции, смотрит на какой-то дом, в котором уже давно ничего не происходит.

Некоторые камеры не работают, или работают плохо. Но не стоит забывать, что это все же совсем ранняя версия публичного портала.

На данный момент хелп утверждает, что на портале открыт доступ к более чем 130 тысячам камер, и их количество будет только расти. Во время тестового периода доступ предоставляется бесплатно. Далее цены будут такими:

Доступ к камерам вашего двора и подъезда — 600 руб/год со включением в ЕПД и 1200 руб/год без включения
Доступ к камерам в школах, где обучается ребенок — 70 руб/месяц
Доступ с «покамерной» оплатой: до 15 — 33 руб/месяц за штуку, больше 100 — 22 руб/месяц за штуку.
Поминутный — от 10 до 60 копеек за минуту (в зависимости от объема пополнения баланса)

Напомню, что все камеры находятся в публичных местах, и по закону воспрепятствовать их съемке нельзя никак. Я воспринимаю появление такого портала очень и очень положительно. Увидел, что на Манежке толпа — назначил встречу в другом месте. Посмотрел, все ли в порядке во дворе, без необходимости создавать собственную систему видеонаблюдения. Ну и так далее. Интересно ваше отношение к такой вот легкой и прозрачной трансляции видео из многих точек Москвы.
