Как узнать емкость батарейки? Зачем "сбрасывают" батарею? Как бороться с хитростями недобросовестных продавцов?
Кому лень читать до конца, сразу основные моменты наблюдений:
Понадобится программа Leaf Spy Pro. Я пользуюсь официально купленной программой.
1. Основная характеристика состояния высоковольтной батареи (ВВБ ) — это GID, гиды.
2. Сброс остаточной емкости ВВБ может привести к увеличению пробега, но есть риски.
3. Как проверить состояние ВВБ при продаже — лишний совет обращать внимание на GID, численный показатель множим на 0,08 и получаем текущий остаток заряда в ВВБ и сравниваем его с показаниями SOC Leaf Spy. Если SOC заметно больше полученного нами произведения, то скорее всего были манипуляции извне.
4. На показатели ВВБ влияет не только пробег, манера езды, но и температура окружающей среды, время года, длительность простоев и много других факторов. Их учли инженеры, но нам представили весьма в ограниченных индикаторах, в том числе Hх.
Эта запись небольшое наблюдение и предположение. С удовольствием жду наблюдений других лифоводов.
Наверное многие потенциальные покупатели, а также недавние приобретатели нашей чудо-машины озадачиваются первой мыслью, а сколько "весит" главный элемент электромобиля — его высоковольтная батарея (ВВБ).
В Nissan Leaf на основном, водительском экране, имеется шкала. О ней знает каждый лифовод. Две градуировки сигнализирует нам о текущем заряде (SOC) и остаточной емкости ВВБ от заводской (SOH). Всего 12 делений.
Соответственно при продаже/покупке все стараются обратить внимание на те самые "палки" остаточной емкости ВВБ (SOH).
В последнее время все больше предложений машин с внушительными пробегами первой модификации имеют все 12 делений SOH.
Недавно в сети Youtube появилось интересное видео от пользователя Carvisor, где довольно подробно описывается процесс сброса остаточной емкости батареи и практических результатах этого сброса. Средняя цена такой манипуляции 500 рублей. Отмечу, в видео есть предупреждение о риске такого сброса для ВВБ. Тем не менее заветные деления действительно восстанавливаются. Более того, известное практически всем лифоводам приложение Leaf Spy тоже подтверждает и рисует SOH 100 %.
Есть тут два интересных момента, с которыми спешу поделиться.
Во-первых, после сброса состояния ВВБ Leaf Spy будет указывать SOH 100% и деления на табло будут все 12.
Но производитель гораздо хитрее. Leaf Spy Pro (более расширенная версия) показывает еще один важный и малопонятный индикатор GID. Вот его и рекомендую запомнить. Полностью заряженная новая машина (с завода) будет указывать около 281 gid для батареи с маркировкой 24 кВт. Доступных на новой батареи будет около 22,5 кВт (показатели с простора Интернета!). Это SOH 100%.
В любое время Вы можете посмотреть показания Leaf Spy Pro, считать GID и умножить на 0,08 — получите кВт текущего заряда батареи.
Они будут совпадать с показаниями Leaf Spy Pro в соответствующем пункте меню.
Вычислить SOC, текущий заряд батареи тоже не проблема — находим процент полученного значения к 22,5 кВт. И сравниваем с показаниями Leaf Spy Pro, которые должны быть меньше или равны. Если вычисленное значение заметно меньше, чем выдает Leaf Spy Pro, значит показатели SOH недавно сбрасывали.
Теперь о втором моменте сбрасывания состояния батареи. На мой взгляд мы потенциально подвергаем ВВБ опасности.
Наверное Вы легко заметили, что я описывал состояние SOH 100 % как 22,5 кВт. Хотя мы знаем, что батарейка то на 24 кВт. Все верно, производитель закладывает определенный буфер защиты от перегревов, перезарядок и т.п. При зарядке до 100 процентов Leaf Spy Pro покажет, что даже эти 22,5 кВт заряжаются до 97,5% (погрешность в десятых процента), хотя автомобильное табло будет показывать 100%
А теперь представим, что SOH или остаточная емкость батареи 70%, т.е. оборудование авто будет позволять зарядить ВВБ не более 0,7*22,5*0,975=15,36 кВт. Но фактическая емкость на 1,5 кВт больше (то самый буфер). И тогда, в самом лучшем случае, вся емкость ВВБ может составить 16,86 кВт (в теории, так как я посчитал что 1,5 кВт это не изменяемый показатель). Запомним это число.
Мы сбросили SOH показатель до 100%.
Т.е. при зарядке до 100 процентов, электроника авто будет пытаться принять — 1*22,5*0,975=21,94 кВт.
При зарядке до 80 процентов 0,8*22,5*0,975=17,55 кВт.
А теперь сравним. Физически мы выше нашли, что в ВВБ всего 16,86 кВт. А заряжать мы будем пробовать до 21,94 или 17,55 кВт.
Конечно появятся лишние километры пробега, исключительно за счет уничтожения защитного буфера, но насколько полезно это для ВВБ, вопрос.
Думаю оборудование автомобиля очень быстро начнет пересчитывать и бороться с перезарядом, но только практика может дать ответ, что происходит в таких случаях с ВВБ.
Теперь о времени года и стоянках "Листика". Тут все довольно интересно. Видимо умный автомобиль умеет учитывать приближение времен года — осени, зимы, весны, лета. Может по дате, может по анализу температур. И например приближение осени, зимы (похолодания) отмечает послаблением. Т.е. SOH в процентах приближается к процентному соотношению GID (полностью заряженной), возможно даже может быть больше. И наоборот, после зимней спячки, с первым теплом зажимает SOH.
Поэтому показатель остаточной емкости ВВБ, в процентах — это процент GID на полностью заряженной машине (на скрине у меня он 92,2). SOH (у меня он, на дату скрина, 91) будет меньше, скорее всего это тоже элемент защиты ВВБ. Вот и секрет "разгона" показателя SOH. Он будет расти после лета к осени. При выезде из теплого бокса на сильный мороз, предполагаю тоже можно столкнуться с ростом SOH.
А как же влияет стоянка. По той же схеме. Если автомобиль с весны ставить на стоянку, то во время стоянки показатели SOH упадут (обезопасить от летнего перегрева). И наоборот если с осени автомобиль оставлять на долгие стоянки (даже несколько дней) SOH начнет оттаивать и расти, так как впереди больших опасностей нет.
Все это конечно предположения, пишите в комментариях у кого какой опыт и наблюдения.
На истину не претендую. Она где-то рядом.
Батарея Nissan Leaf пожалуй самый важный компонент в автомобиле, питание от которого получает электродвигатель.

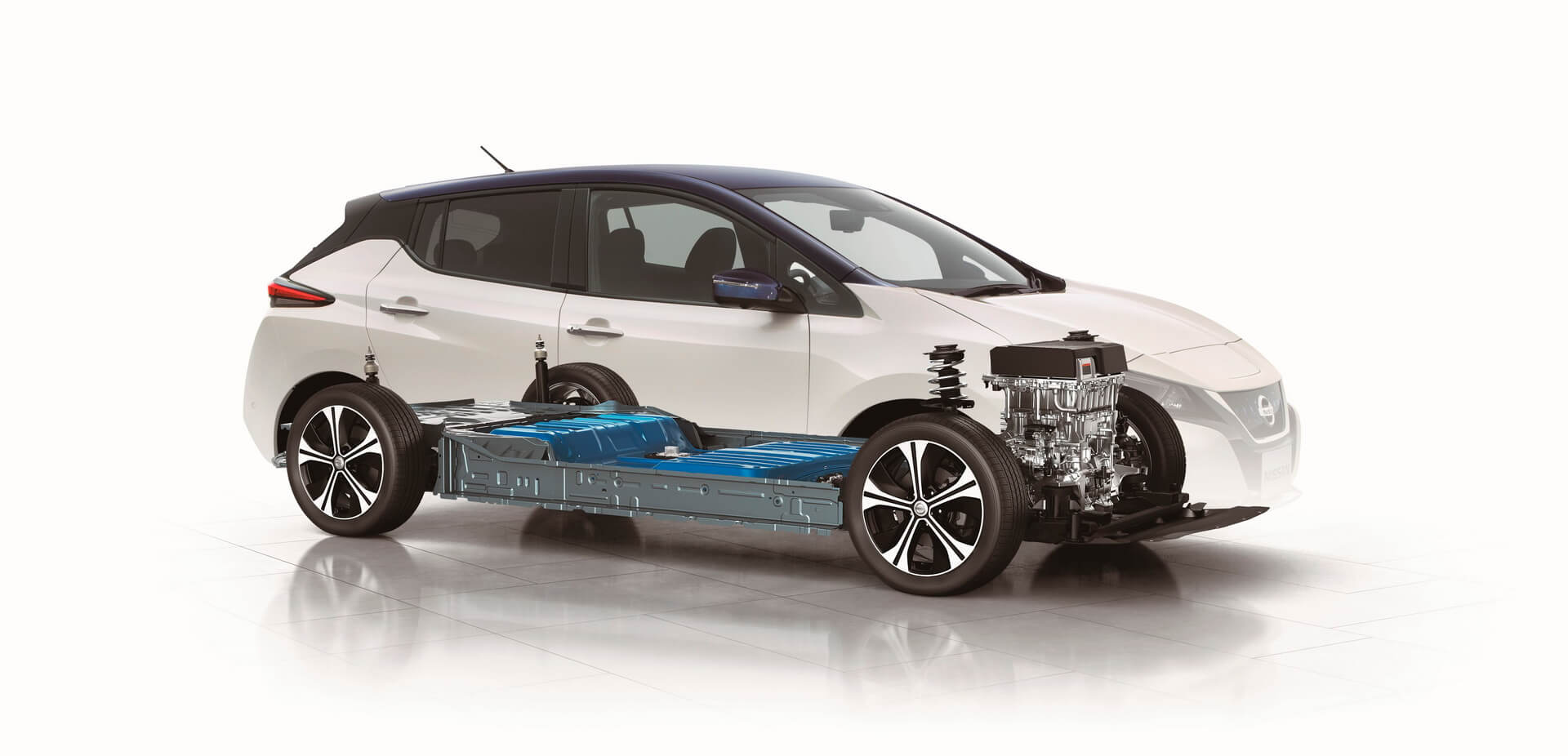

По сути, так же как и в другом электрическом автомобиле электричество поступает от литий ионной батареи на силовую установку. В случае с батареей Ниссан Лиф, она находится под днищем в пределах колесной базы.
1 — Батарея (Li-ion); 2 — Сервисный разъем;
Ниссан гарантирует, что батарея может работать до 8 лет или 160 000 км пробега, при условии соблюдения трех правил:
- не использовать автомобиль при выше 40°C;
- избегать хранения автомобиля при температуре ниже 25 на протяжении семи дней;
Реальный срок службы вполне возможно «дотянуть» до 15 лет путем правильной эксплуатации, например постоянная поддержка батареи Nissan Leaf в заряде от 30 до 80%, так как данному типу устройства не особо «нравится» простаивать, а постоянная разрядка-зарядка — это как раз то, что не повредит батареи как Ниссан Лиф, так и другому электрическому автомобилю.
Структура батареи
Модульные ячейки которые весят почти 4 кг каждая запаковываются в специальный железный бокс. Внутри обычная система воздушного охлаждения и система контроля батареи.
Всего в боксе находится 3 блока модулей, общее количество которых — 48 не разборных модулей. Каждый блок соединен крепежными элементами, а на некоторых из них (в зависимости от комплектации) установлены пластины системы обогрева запитывающиеся от самой батареи.
Все модули соединены высоковольтным кабелем в последовательную цепь, в которой общее напряжение равно сумме напряжений каждого элемента.
Схема соединений аккумуляторной батареи Ниссан Лиф (при клике на фото — откроется новая вкладка с картинкой в оригинальном размере)
Рабочее напряжение высоковольтной батареи Nissan Leaf лежит в диапазоне 320-410 Вольт, в зависимости от уровня заряда батареи:
Одним из самых важных элементов батареи является блок управления LBC (Li-ion battery controller), к которому поступают данные от всех датчиков, измерительных элементов и модулей.
В блоке управления вся собранная информация обрабатывается/записывается и на ее основе формирует управляющие сигналы.
Система контроля батареи Ниссан Лиф (при клике картинка откроется в новой вкладке в полном размере)
Так же через блок управления ВВБ проходит обмен информацией с основным контроллером электрического автомобиля (блоком VCM — Vehicle control module).
Сам железный бокс («черный ящик») прикручивается к днищу с помощью болтов, и кроме выше перечисленных элементов в нем расположены:
Три датчика температуры (Battery Temperature Sensor), два расположены в переднем модуле, один в заднем модуле
Реле управления подогревом (Heater Relay Unit)
Нагревательные пластины (Li-ion Battery Heater)
Блок с контакторами (Battery Junction Box)
Датчик тока (Battery Current Sensor)
… а так же высоковольтный сервисный разъем который отключает высокое напряжение в системе из салона автомобиля, два вида проводки — высоковольтная (оранжевая) и сигнальная (черная) проводка, разъемы на корпусе для подключения силовой установки/климат-контроля, управляющая шина и воздушные клапана для сброса избыточного давления газа внутри батареи.
Технические характеристики
Параметр | 24 кВт | 30 кВт |
---|---|---|
Количество модулей | 48 модулей, каждый с четырьмя ячейками (всего 192 ячейки) | |
Напряжение, V | 403.2 | |
Номинальное напряжение, V | 360 | |
Емкость батареи, кВт⋅ч | 24 | 30 |
Вес, кг | 275 | 294 |
Размеры | ||
